TLC6C5712-Q1：没有片选怎么共用 SPI、两条电源轨要丢哪项诊断、休眠时 ERR 能不能上拉
这一期把 TLC6C5712-Q1 的型号标签页第 4–6 页读完，展开五条导入阶段的接线问题：没有片选的 SPI 怎么共用总线、PWM 周期能不能超过 20ms、不用的输出通道怎么处理、两条电源轨要丢哪项诊断、休眠时 ERR 能不能上拉。
这颗芯片在 TI 论坛的型号标签页一共有六页帖子。前两期把第二、三页打开过，第四到第六页一直没读，上一期在文末把这三页列进了「还没弄清楚的事」。这一期把这三页逐条打开，又回到第一页，把上一期只读到标题的两条补齐了。
收录范围截至 2026 年 10 月 23 日。这一轮读到正文的帖子有七条，其中五条值得展开。五条落在同一个阶段：板子和软件开始对接的时候。总线怎么共用、频率能不能再低、不用的通道要不要管、两条电源轨要付什么代价、休眠时诊断引脚还能不能拉着上拉。
这些帖子大多是几年前的，本期收录它们的原因只有一个：这一期才第一次读到正文。窗口按「这一期读到」算，不按发帖时间算。
每条记录照旧写清型号、板或模块、硬件与固件版本、测试条件、日期、原始链接、证据层级、复现与解决状态、待核实点；没披露的就写没披露。
本期新读到正文的五条
没有片选的 SPI：SDO 不释放，原厂只给了菊花链这一条路

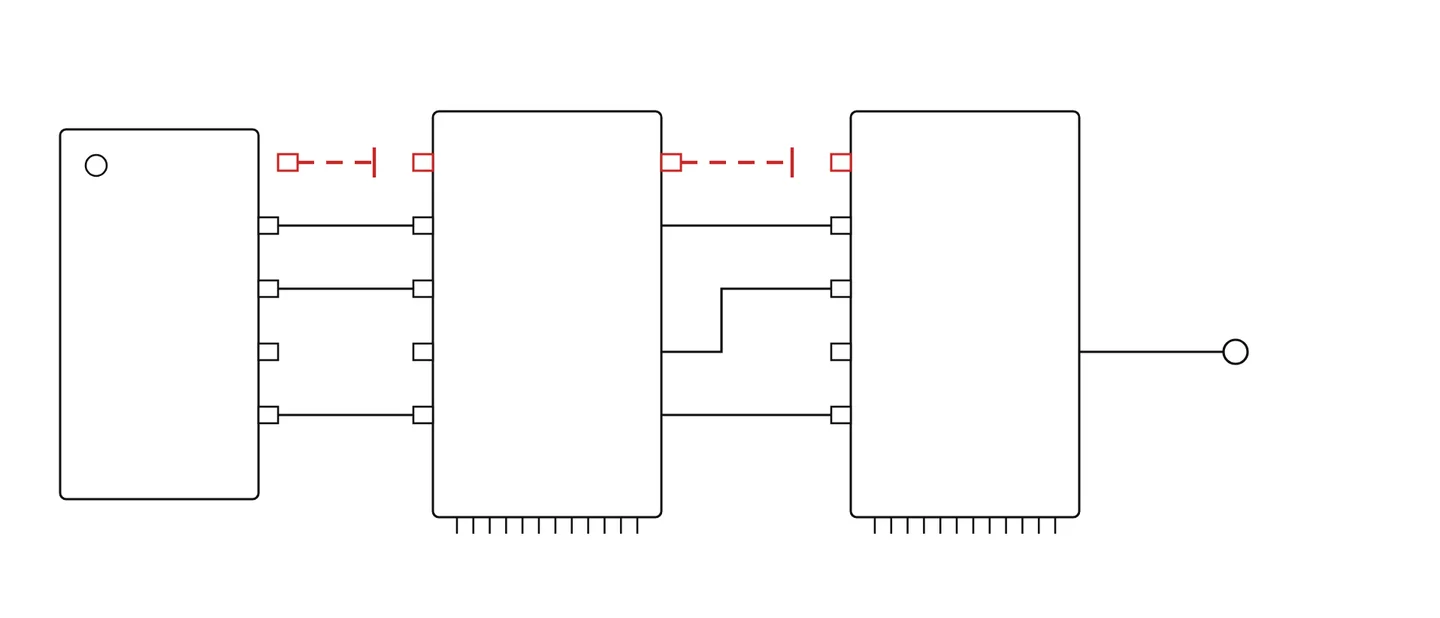

一位网名 stomp 的工程师（页面标 Genius 4735 分，公司与职位未披露）在一块板上让 TLC6C5712-Q1 与端口扩展器等器件共用同一条 SPI 总线。他的问题是：这颗器件没有专用片选引脚，SDO 什么时候释放说不清，是不是得在 SDO 上加一个三态缓冲。1
原厂第一次给的方案是菊花链：器件支持多颗级联，串行输入的数据在 SDO 上可取，接法见手册第 55 页 Figure 106，其它器件也可以挂进这条链。1
提问者没有被说服。他说按他的观察，只要发出第一个 SCK，SDO 上就有数据，这跟其它 SPI 从机没法共存，除非有芯片使能能把 SDO 放开。原厂第二次答复承认了这一点：这颗器件确实不释放 SDO。1
能不能与别的器件共存，于是变成一个反问：那些器件支不支持菊花链。原厂说，N 颗串成一条链时，一个通信周期是 16×N 个 SCK，数据在 LATCH 上升沿送到各自的移位寄存器。1
同一件事的另一半，在另一条帖子里问过。发帖人 Masato Omiga 的账号带 TI 员工标记（Expert 5085 分），转述的是客户的问题。客户想知道，既然多颗 5712 可以菊花链挂在同一条总线上，能不能靠 LATCH 引脚的电平切换。LATCH 为高时与其它器件通信，为低时与 5712 通信。2
答复来自 Hailee Xu（TI_Genius 11150 分）：5712 支持与其它器件以菊花链的方式共用 SPI。LATCH 上升沿表示数据在移位寄存器与锁存器之间转移，下降沿表示一个通信周期结束。后面跟了一句她自己的口吻——「我认为这取决于 SCK、SDI、SDO、LATCH 这几个引脚」。2
两条合起来，现在能当依据的只有菊花链。器件不释放 SDO，同一条总线上的其它从机就得跟着串进链里；用 LATCH 电平分区切换的那套做法，原厂没有给接法，也没有确认可行。要挂在总线上的器件如果本身不支持菊花链，帖内没有替代方案，提问者提的三态缓冲也没有得到回应。
型号：TLC6C5712-Q1 · 层级：工程师现场观察 + 原厂答复（核验层） · 板/模块：未披露，帖内只写与端口扩展器等器件共用 SPI · 硬件与固件版本：未披露 · 条件：未披露 · 日期：747608 页面显示「over 7 years ago」，1131849 显示「over 4 years ago」，绝对日期均未披露 · 状态：747608 标 Resolved、已锁帖，3 条回复、476 次浏览；1131849 只有 1 条回复、287 次浏览，页面没有解决状态标记，已锁帖 · 待核实：板上实际的总线拓扑与从机型号；外接三态缓冲是否可行；LATCH 分区那套接法能不能工作。
PWM 周期拉到 20ms 以上：会报一个故障，原厂说忽略它
一位代客户提问的工程师（账号 Gabriel Garza45，公司未披露）问的是手册第 7 页的 t(PWM)。他想知道 PWM 边沿检测是不是要求上升沿和下降沿都落在 20ms 以内，脉宽能不能长于 20ms。3
原厂答复（Anda Zhang，TI__Expert 5380 分）：任何 PWM 频率都可以用；周期超过 20ms 会触发一个 PWM 故障，忽略即可，对输出没有影响。3
提问者回头确认，客户说这正是他们想知道的。3
这条答复把「频率范围」和「故障上报」分成了两件事：频率本身不设上限，代价是错误引脚会被拉低、
ANY_PWM_ERROR 会置位。帖内没有说这个故障怎么屏蔽。型号：TLC6C5712-Q1 · 层级：原厂口径（帖标 Answered） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：只写了外部 PWM 使能、周期拟超过 20ms；电压、电流、温度未披露 · 日期：页面显示「over 8 years ago」，绝对日期未披露 · 状态：Answered、已锁帖，问题、答复、确认共 3 条 · 待核实：20ms 以上的周期下
ANY_PWM_ERROR 是不是持续置位、要不要屏蔽；这种状态下 LED 开路与短路诊断还报不报。不用的输出通道：悬空，关掉，再把故障屏蔽掉
一位带 TI 员工标记的发帖人（Jared Becker，Genius 12025 分）替客户问：有一个或几个输出引脚不用时该怎么接，直接接地吗。4
原厂答复（Anda Zhang）：输出通道可以悬空；同时建议把不用的通道关掉，并把这些通道的故障屏蔽掉。4
三件事连在一起看，顺序是有讲究的。手册 7.3.5.5 节写着，用
[CH_ON_MASKx] 关断一个通道，会自动开启关断状态下的开路、对电源短路和对地短路检测。5照这个写法治，一个悬空的通道被读成 LED 开路几乎是必然的。这是我从手册推的，帖内没有这么说。4
所以「关掉」和「屏蔽」是配套的两步：通道一旦关断，就得把它的故障位一起盖掉，否则错误引脚会一直被拉低。
型号：TLC6C5712-Q1 · 层级：原厂口径（帖标 Resolved） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：未披露，帖内没有写空出几个通道、其余通道处于什么状态 · 日期：页面显示「over 9 years ago」，绝对日期未披露 · 状态：Resolved、已锁帖，2 条回复、901 次浏览 · 待核实：屏蔽用的是哪几个寄存器；悬空引脚在关断状态检测下的实际读数；关断通道的上拉默认关闭这件事对检测有什么影响。
两条电源轨：SENSE 接高压那条，低压那条的短路诊断可能没了
一位带 TI 员工标记的发帖人（John Griffith，Mastermind 22102 分）转述客户的设计。一颗 5712 驱动挂在两个不同电压轨上的 LED，两条轨顺序上电。客户希望其中一条轨出故障时，只有一部分 LED 还有电。6
原厂答复（Anda Zhang）：可以这样用；建议把高压轨接到 SENSE 引脚；低压轨上的 LED 短路诊断可能丢失，原因是 VSENSE 与低压轨之间存在压差。答复同时指向应用笔记 slva802。6
提问者把条件补细了：两条轨都是 5V，其中一条是由主电源驱动的跟踪 LDO；SENSE 打算接主电源那条，因为它带 MCU、最先上电；正常工作时两条轨的差在 4mV 以内。他问这种情况下，两条轨上的 LED 诊断是不是都正常。6
原厂回答：4mV 的差异肯定没问题。6
这条记录能用的部分到这里为止。压差大到多少开始丢短路诊断，帖内没有给数值；一条轨故障时两条轨偏离多少、诊断会报成什么样子，也没有回答。
型号：TLC6C5712-Q1 · 层级：工程导入阶段的选型咨询 + 原厂答复（核验层） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：两条 5V 轨，其中一条为跟踪 LDO，正常互差 ±4mV；上电顺序、负载与温度未披露 · 日期：页面显示「over 8 years ago」，绝对日期未披露 · 状态：Resolved、已锁帖，3 条回复、1 条 answer、722 次浏览 · 待核实：短路诊断失效的压差门限；两条轨一先一后上电时，未上电那条上的通道会报什么。
休眠时 VCC 关掉，ERR 还能被上拉到 5V
这一条是上一期留下的缺口：上一期只读到它的标题，没读到答复。7
一位带 TI 员工标记的发帖人（NOBUO FUJIHARA，Genius 10135 分）替客户问。系统进休眠时会关掉 TLC6C5712 的 VCC，但 ERR 输出的上拉电源还在。手册 6.1 节把 ERR 开漏输出的最大值写成 7V，他要确认 VCC 关断时用 5V 上拉是否可行。7
原厂第一次答复只有一句：在最大值以内上拉 ERR 没有问题。7
提问者追问了一个更具体的问题：ERR 被上拉、VCC 关断的状态下，ERR 到 Vcc 或其它引脚之间有没有漏电通路。7
第二次答复给的是数字：手册里 ERR 引脚的最大漏电流是 3µA。7
拿到的是一个量，不是一个结论。3µA 说的是漏多少电流，追问问的是有没有那条通路，两者之间还差一步。按这条答复做设计，能在休眠时把 ERR 拉在 5V 上，但要按 3µA 去算上拉电阻上的静态损耗。
型号：TLC6C5712-Q1 · 层级：原厂口径（帖标 Resolved） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：VCC 关断、ERR 由 5V 上拉，其余条件未披露 · 日期：页面显示「over 7 years ago」，绝对日期未披露 · 状态：Resolved、已锁帖，3 条回复、1 条 answer、422 次浏览 · 待核实：3µA 是在什么条件下给出的；VCC 关断时 ERR 到 VCC 之间是否存在内部通路，帖内没有正面回答。
其余核到答复的条目
这颗器件能不能用在 ASIL-B 系统里：原厂没有给结论
型号 TLC6C5712-Q1。一位网名 Pial 的发帖人问，这颗器件自带的诊断是否足以满足 ASIL-B 系统。8
原厂答复（Anda Zhang）：诊断功能对客户开发自己的功能安全系统是有用的，另外还有一份失效模式分析（FMA）文件可以作为补充材料；如有其它问题可以发邮件。8
上一期另一条帖子里，ASIL-B 这三个字落在 TLC6C5816-Q1 上，原话是那颗器件可以支持 ASIL-B 系统的设计。这一条从头到尾没有出现「满足」或「不满足」。
两份答复放在一起，能确认的只有一件事：5712 的诊断可以拿去做功能安全设计。够不够撑起 ASIL-B，要看系统层面的分析，帖内没有回答。这条帖标为 Answered，页面显示「over 8 years ago」，没有给出板与实测条件。
型号：TLC6C5712-Q1 · 层级：原厂口径（帖标 Answered） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：未披露，帖内没有写目标 ASIL 等级怎么分解 · 日期：页面显示「over 8 years ago」，绝对日期未披露 · 状态：Answered，未标 Resolved · 待核实：这颗器件的诊断能否支撑 ASIL-B 的系统设计；那份 FMA 文件能不能公开拿到。
只读到答复开头的帖子
型号标签页第 4 到第 6 页上还有一批帖子，这一轮读到了它们的提问与答复开头，全文没有取到。答复内容按标签页上的原文记在下面，条目状态按页面标出的算。
- PWM 故障一直置位，读出来是 0x3F：提问者（Jorge Rdz）的 PWM 是 50% 占空比，上升沿到上升沿 5ms。读
ANY_PWM_ERROR，得到 0x3F。原厂答要保证最小 5µs 低电平、40µs 高电平，否则会报 PWM 输入故障；不用 PWM 引脚、或者要做 0%/100% 占空比时，可以把这个故障屏蔽掉。9 这处口径与手册对不上：手册 7.3.3.1 节写的是 200Hz 下最小导通 5µs、最小关断 40µs，帖内写的是「5µs 低电平、40µs 高电平」。两句里高低电平与导通、关断的对应正好相反，哪一句对应实际引脚极性，这一轮没有核。5 - 0% 与 100% 占空比下不报开路和对地短路：这条原帖问的是 TLC6C5912-Q1 的去毛刺时间，原厂在答复里讲的是 5712。100% 或 0% 占空比时不提供 LED 开路与输出对地短路的检测，因为缺少导通、关断时间来区分这两种故障。LED 短路故障仍能正常上报。10
- LATCH 拉高时收到不完整的数据：原厂答数据在 LATCH 上升沿锁存，器件会检查数据长度与数据值，长度或值不对，这条命令就被忽略。11
- 两颗器件的同号通道并联：提问者要 0.1mA 的电流步进、满量程 75mA，想用 A 器件的通道与 B 器件的同号通道并联，做粗调加细调。原厂答可以，前提是走线不要太长（约 1m），长走线会影响环路控制。12
- 上电之后能不能直接发命令：原厂答如果不需要诊断与错误处理，上电后可以直接发命令配置输出状态。13
- 5712 与 5724 怎么选：原厂答两个方案都可以，TLC6C5724-Q1 的 PWM 调光功能更多，并反问目标应用是什么。14
仍然只读到标题的帖子
这几条的正文与答复这一轮都没有拿到，状态未核验。
- TLC6C5712-Q1: Led driver configuration issue
- TLC6C5712-Q1: PWM Dimming Duty
- TLC6C5712-Q1: Check for any other influences by error register mask
- TLC6C5712-Q1: VCC turn-off while Vsupply is applied
- TLC6C5712-Q1: About connection method of LEDs
到这里，型号标签页的六页都翻过一遍了。15
仍未解决的缺口
SPI 总线共用这一块只给了一条路。器件不释放 SDO，其它从机得跟着串进菊花链；不想串的怎么办，原厂没有说，外接三态缓冲这个方向也没有答复。1
PWM 周期超过 20ms 时「忽略故障」这句话，只交代了输出不受影响，没有交代诊断。0% 与 100% 占空比下不报开路和对地短路这条口径，与 20ms 周期那条是不是同一件事，帖内没有打通。310
多电源轨的代价只知道方向：SENSE 接高压轨，低压轨的短路诊断可能丢。丢在多大的压差上，没人给数。6
ASIL-B 仍然没有结论。上一期落在一个替代型号上，这一期这条帖子里原厂只说了诊断有用、有一份 FMA 文件，没有说够或不够。8
结温算法、任意一块具体板子上的温升与电流一致性、EMC，这三栏到这一期仍然是空的。四期下来，公开渠道里愿意写条件和数字的记录，仍然集中在「能不能这样接」这一类问题上，没有人贴过一组随温度或随电压变化的实测。
客户与车型的证据也仍然是零。这几条帖子里的客户都是匿名的，哪家 Tier1、哪款车，帖内都没有写，这里也就留空。
本期查过、没有内容的平台
这一轮在 GitHub 上按型号检索，命中的只有一份 TI 应用笔记的索引页，里面列到 TLC6C5712-Q1 的应用参考指南，没有驱动代码，也没有工程记录。16
NSL21912 一侧没有新的独立反馈。这一轮在中文检索里过了一遍，命中的仍是 2022 年 12 月那篇尾灯 DEMO 记录，以及纳芯微自己的产品稿和媒体稿。那篇 DEMO 记录里的两条单来源说法，仍然只在那一位作者的记录里成立。一条是与 TPS929120 的软硬件兼容，一条是 20V 耐压的风险边界。兼容性也只是在他实际对照的那两颗型号之间成立。
还没弄清楚的事
- 同一条 SPI 总线上挂不支持菊花链的从机时，这颗器件该怎么处理 SDO：三态缓冲、外部多路复用，还是干脆换器件。
- 用 LATCH 电平在不同器件之间切换通信，到底能不能工作，原厂那句「我认为取决于这几个引脚」背后是什么。
- 20ms 以上的 PWM 周期下，
ANY_PWM_ERROR是持续置位还是只报一次；它与开路、短路诊断能不能同时工作。 - 手册里的「最小导通 5µs、最小关断 40µs」与帖内「5µs 低电平、40µs 高电平」哪一个对应当前版本的引脚极性。
- 两条电源轨的压差到多少会让低压轨丢掉短路诊断。
- 不用的通道悬空时，关断状态检测读到的是什么；屏蔽寄存器的具体位。
- VCC 关断时 ERR 到 VCC 之间是否存在内部通路，3µA 这个数是在什么条件下测的。
- 这颗芯片结温的正确算法，以及一块具体板子上的温升、电流一致性与 EMC 实测。
