TLC6C5712-Q1：关断后读不到故障、DRAINX 只耐 10V，以及不用的 PWM 引脚要不要留
把关断通道读不到故障、DRAINX 只耐 10V、不用的 PWM 引脚要不要留这几条说法逐条核到数据手册与帖内答复，并补上这颗芯片在 TI 论坛之外的第一条独立讨论——它的结温算法仍然没人给出。
这颗芯片在 TI 论坛的型号标签页一共有六页帖子，上两期翻的是第一页。这一期把第二、三页逐条打开，读到了十三条此前没有进过档案的帖子的正文，其中五条值得展开：一条现场复现记录、两条前后不一的原厂口径、一条工程导入阶段的选型咨询，还有一条来自 TI 之外的独立讨论。
收录范围截至 2026 年 10 月 16 日。每条记录照旧写清型号、板或模块、硬件与固件版本、测试条件、日期、原始链接、证据层级、复现与解决状态、待核实点；没披露的就写没披露。这一轮还回到数据手册核了几处原厂口径，核到的与没核到的都写进条目。
本期新读到正文的条目

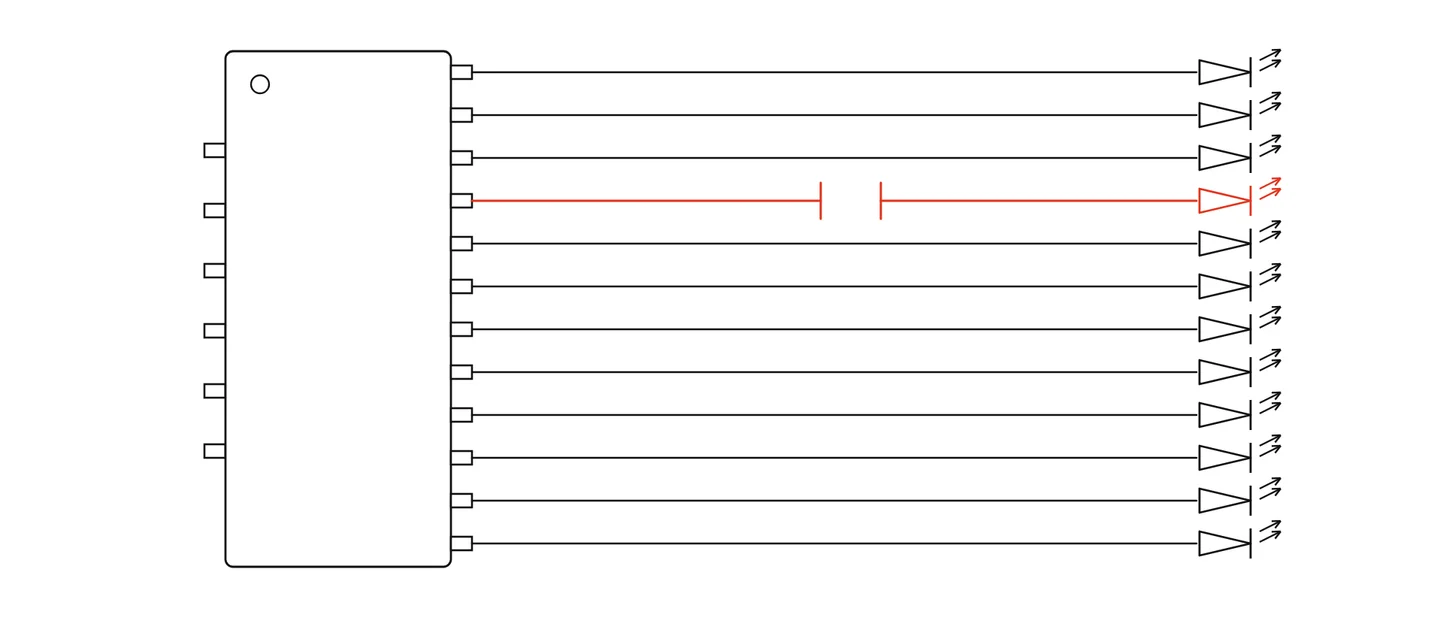

关断的通道，故障读不回来
一位网名 Radu Ragobete 的工程师在一块长时间运行的板子上反复读到同一个现象；帖子页面只标他是社区成员（50 分），公司、职位与所在地都没有披露。他的读法是固定顺序的：每 10ms 读一次
READ_STATUS0，只要 ANY_OPEN_FLAG 或 ANY_SHORT_FLAG 置位，就继续读逐通道的 READ_OPEN_FAULTx、READ_SHORT_FAULTx 和 READ_SHORT_GND_FAULTx；这样走四个周期发一次 RESET_STATUS，再进入下一轮。1缺失出现在
RESET_STATUS 之后的那一次读。从发出命令到读寄存器，他量到的间隔固定约 8ms；可这一次读出来的 READ_STATUS0 有时是 0，哪怕输出端已经被强制短接。他补了一个关键条件：出问题的输出处于关断状态，把输出切到打开之后，这个现象一次都没有出现过。他随后把范围又收窄了一步——只有 RESET_STATUS 之后的第一个周期会漏，再往后一个周期（约 10ms 以后）每次都能读到。1原厂在帖内的答复换了三次方向。第一次问的是故障在发
RESET_STATUS 之前是不是本来就在；第二次给出一个解释，说器件只在通道打开时检测故障，关断状态不检测；最后一次是反问故障发生时的 PWM 占空比是多少。1中间那句解释，提问者当场用手册顶了回来：手册写明用
[CH_ON_MASKx] 关断通道会自动开启关断状态的 LED 开路、对电源短路和对地短路检测。我按他引的位置核了手册，原文在 7.3.5.5 节，写法和他说的一致——关断一个通道会自动开启 off-state 的开路、对电源短路和对地短路检测，检出的故障写入对应寄存器并把 ERR 拉低；清除方式和打开状态相同，都是发 RESET_STATUS；故障屏蔽机制也一样。2同一节还有一句附带条件：若应用要求通道关断期间绝对不允许有电流，可以用
[DIS_OFF_FAULT_DIAG] 位把这项检测关掉；手册另一节说明，关断通道的防浮空上拉电流默认关闭，要置位 [DIS_PULL_UP_CHx] 才打开，而这一节描述检测时用的是"启用上拉时"这个说法。2于是一条口径说关断不检测，手册说关断会自动检测。提问者最后的问题是：
RESET_STATUS 之后是否存在一个检测时间窗。帖子在第 10 条回复之后被标为 TI Thinks Resolved 并锁帖，这个问题在公开线程里没有答案。层级：工程师现场复现 + 原厂答复（核验层） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：
READ_STATUS0 每 10ms 读一次，四个周期后发一次 RESET_STATUS，该命令到下一次读固定约 8ms；故障期间输出端被强制短接；输出处于关断状态 · 日期：页面只显示「over 6 years ago」，绝对日期未披露 · 状态：10 条回复、3 条 answer、566 次浏览，标为 TI Thinks Resolved 并锁帖；提问者的时间窗问题未见答复 · 待核实：帖内没有板或模块名、器件批次、固件版本、供电与温度；发帖者自述「把读寄存器延后到 20ms 以上，开路每次都能正确检出」没有附数据。弱电源降下去不影响开路检测；软件 POR 之后的检测时间，原厂给了两个数
提问者的账号在帖子上带 TI 员工标记（Expert 5860 分），公司与职位未披露。他的两个问题都指向诊断的边界。第一个：LED 供电降到触发弱电源（WLS）之后，诊断还并行工作吗，会不会因为电源低就误报开路。第二个：软件 POR 之后有没有去抖窗口——如果板上本来就有一个常驻故障，POR 之后
ERR 会先保持一段时间再拉低，这段时间有多长。3原厂第一次答复把机理说反了，写成开路检测是比较 OUT 与 SENSE 两端。提问者按手册把它掰了回来：开路检测比较的是 OUTx 与 0.2V 的阈值电压，不查 SENSE。原厂随即更正，说自己把对地短路和开路讲混了，开路不查 SENSE，短路检测才查 SENSE；并给出结论——这种情形下 WLS 不会影响开路检测。3
第二个问题没有得到同样干净的答案。原厂先说故障发生之后需要一点时间去检测，被追问是 µs 级还是 ms 级，中间隔了一个春节假期，最后给的是一句话和一张波形图：「你可以认为它是 2µs 或者 100µs」。两个数各自落在什么条件上没有分开说明。3
层级：原厂口径（帖内标 Resolved） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：原厂在追问中索要过原理图或波形，帖内没有提供；其余条件未披露 · 日期：页面只显示「over 4 years ago」，绝对日期未披露 · 状态：6 条回复，标为 Resolved；WLS 与开路检测的关系拿到了明确答复，POR 之后的检测时间没有拿到可用数值 · 待核实：2µs 与 100µs 各自对应什么条件；这条时间窗与上面那条关断通道的漏读是不是同一件事。
6V 到 36V 的电池直接接进 DRAINx
提问者以客户项目的口吻发帖，页面只标他是社区成员（Genius 3415 分），公司与职位未披露。他转述的是一个汽车仪表板项目：客户本来用 TLC6C5912-Q1，因为需要保护换到 TLC6C5712-Q1，但电气规格无法满足；他列出的要求是 ASIL-B、10 通道以上、开路/短路/失效保护，以及一条"输出 DRAIN 对 LED 的耐压，Vf 取 3V 时 Vds 要 6V 到 36V"。4
原厂先请他讲清最后一条。他贴出的连线图里，电池的 6V 到 36V 直接压在 DRAIN0 到 DRAIN11 上，MCU 侧是 3V 到 5.5V。原厂的答复是：5712 的 DRAINX 引脚最大电压是 10V，所以要考虑 DRAINX 引脚短到电池这种情形，建议客户加一颗 LDO，把电源限制在 DRAINX 的耐压之内。4
这一点我回到手册核过。绝对最大值表里，OUTx 功率 DMOS 漏源电压这一栏写的是 −0.3V 到 10V，推荐输出范围是 0 到 7V。原厂帖内说的 10V 与手册对得上，7V 与 10V 之间那段属于绝对最大值以内、推荐范围以外。2
提问者回话：客户加不了 LDO。原厂随后给的是替代方向——没有 LDO 的话，TLC6C5816-Q1 是合适的灌电流方案；如果也考虑高边驱动，推荐 TPS929120-Q1。ASIL-B 这三个字落在 TLC6C5816-Q1 上，原话是这颗器件可以支持 ASIL-B 系统的设计；提问者最后答复会把 TPS929120-Q1 推荐给客户。这条帖子里没有任何一句话说 TLC6C5712-Q1 自己满足 ASIL-B。4
原厂把 TPS929120-Q1 作为高边方向提出，帖内没有提到它与 5712 之间的引脚或软件兼容性，这里也不往那个方向推。
层级：工程导入阶段的选型咨询 + 原厂答复（核验层） · 板/模块：未披露，帖内附了一张连线图 · 硬件与固件版本：未披露 · 条件：电池 6V 到 36V 拟直接接 DRAINx，MCU 侧 3V 到 5.5V；无原理图文件、无实测数据 · 日期：页面只显示「over 6 years ago」，绝对日期未披露 · 状态：7 条回复、1050 次浏览，标为 Resolved；DRAINX 的 10V 上限与 ASIL-B 的归属都拿到了原厂书面口径 · 待核实：帖内只写"客户的汽车仪表板项目"，没有客户名或车型，这里留空；这一项目最终选了什么、有没有走完导入，帖内没有下文。
不用的 PWM 引脚能不能悬空：两次答复差在诊断上
同一个问题，在这颗器件上问过两次，答复不一样。早的那次由一位社区成员（Expert 1320 分）代客户提问，晚的那次由另一位社区成员（Genius 3415 分）转述客户的问题，两人所在的公司都没有披露。56
早的那次问的是：客户不需要 PWM 调光，这个引脚不用，可以悬空吗，还是下拉到地更好。原厂答复一句，可以悬空。晚的那次把目的说清楚了：为了减少 MCU 与驱动器之间的连线数量，能不能把 PWM0 到 PWM5 全部悬空。提问者列出的系统要求是 12 路独立控制、逐路检查、LED 电源短路和对地短路检测三项。5
这次的答复是：做 LED 诊断需要 PWM 输入满足最小 on/off 时间；如果不用 PWM 输入，仍建议把 PWM0 接回 MCU，其余 PWM 输入引脚可以悬空。答复里还指向一篇应用参考指南。67
两次的差别就在晚的那次多出来的诊断要求上。这个最小 on/off 时间手册里写了数值：200Hz 下最小可实现占空比 0.1%，即最小导通时间 5µs；最大可实现占空比 99.2%，即最小关断时间 40µs；这一节还写明，PWM 为 0% 或 100% 时不上报诊断。26
层级：原厂口径（两条帖子都标 TI Thinks Resolved，各 1 条回复） · 板/模块：未披露 · 硬件与固件版本：未披露 · 条件：晚的那条列了 12 路独立控制、逐路检查、LED 电源短路与对地短路检测三项系统要求，其余条件未披露 · 日期：早的那条页面只显示「over 7 years ago」，晚的那条显示「over 2 years ago」，绝对日期均未披露 · 状态：两次答复都可以当依据，但各自只在自己那时的条件下成立 · 待核实：两条都没有给出板子与实测；早的那条没有提诊断要求，当时是否要做诊断未披露。
TI 之外的第一条独立讨论：IREF 电阻与整颗芯片的功耗
上一期说过，这两颗芯片的公开反馈几乎全在 TI 自己的论坛里。这一轮在别处找到一条：电气工程 Stack Exchange 上 2020 年 3 月 2 日的一条提问，提问者用它驱动 9 颗 LED。提问与答复都只用账号名——user220456 提问，User323693 回答，后者在站内声望约 9,600——双方真实身份未披露。8
他要算的是 IREF 引脚上那颗 20kΩ、1%、0402 电阻的功耗，用 V²/R，电压取手册 6.5 节里 1.204V 到 1.254V 这段基准；他还要算整颗器件的总功耗和结温，并且问这颗器件内部没有 MOSFET，与 TLC6C598 的内部结构差在哪里。8
唯一一条答复（0 票，没有被提问者标记采纳）给了三点：按基准电压算电阻功耗是对的，取最坏情况的 1.254V；整颗器件的功耗用电源电流乘输入电压；另外给了一段两颗器件的对比——TLC6C598 是简单灌电流、电流上限由每通道一个外部电阻决定，TLC6C5712 是恒流驱动、电流由一个 IREF 电阻设定，两者都支持 PWM。8
这条答复有两个地方值得停一下。提问者说这颗器件内部没有 MOSFET，而原厂产品页列的第一条特性就是 12 路功率 DMOS 输出管，手册绝对最大值表里这一栏写的也是 OUTx 功率 DMOS 漏源电压；两边对不上，答复没有纠正。289
另一处是电源电流乘输入电压这套算法算的是器件自身的静态功耗。输出管的压降乘通道电流不在这个式子里，而线性驱动的结温大头恰恰在那里。答复没有提这一点。到这一轮为止，关于这颗芯片的结温与热设计，公开渠道里能找到的独立讨论只有这一条，它没有给出可以拿来用的算法。8
层级：用户论坛（独立） · 板/模块：未披露，提问者说驱动 9 颗 LED · 硬件与固件版本：未披露 · 条件：IREF 电阻 20kΩ、1%、0402；帖子没有给每路电流、供电电压和环境温度 · 日期：提问 2020-03-02，答复最后编辑 2020-03-06（页面给出的绝对日期） · 状态：1 条答复、0 票、516 次浏览，未被标记采纳 · 待核实：9 颗 LED 的接法与每路电流、供电和温度；这颗器件结温的正确算法。
本轮同时核到答复的条目
这一轮读到正文、答复也拿到了，但不必展开的帖子集中列在这里。
- 输出管开短路能不能被检测并报出来：原厂答复可以，并给出对应关系——输出管短路表现为 LED 短路到电源或短路到地，输出管开路对应 LED 开路，还让人对照手册第 17、18 页。帖内 1 条回复，标 Resolved。10
- 多路输出并起来驱动一颗 LED：提问者按手册 Figure 109（第 57 页）的说明问，4 路各 50mA 合计 200mA 驱动一颗 LED 可不可以，是否必须用偶数脚或奇数脚。原厂答复可以并联 4 路给一颗 LED，并且不需要特别注意什么。帖内 1 条回复，标 Resolved。11
- 输出电压变化会不会带走电流精度：手册的电流精度是在 Vo=0.7V 下给的，有人问把 Vo 抬到 1V 精度是否不变。原厂答复这是恒流灌电流结构，正常工况下 Vo 变化不影响输出电流，在手册规格内可以达到相近的精度控制，并指向手册 7.3.4 节。帖内 1 条回复，页面没有 Resolved 标记。12
- 几条输入引脚的电压上限：IREF、LATCH、PWMx、SCK、SDI 的推荐工作范围写 5.5V，绝对最大值写 Vcc，字面上推荐范围会超过绝对最大值。原厂答复这些引脚的电压不应大于 Vcc，并认为绝对最大值来自内部保护；提问者随后按"推荐工作范围那处是笔误"向上说明，原厂没有确认这个结论。帖内 2 条回复，标 Resolved。13
- 最低待机功耗怎么取：原厂答复这颗器件没有低功耗模式，全部通道关断就是最低功耗；3.3V 供电时帖内引的那组 2.5mA 到 4mA 成立；SENSE 引脚漏电在 VIN 为 3.3V 时会更低；不置位
DIS_OFF_FAULT_DIAG时 IOUT 的漏电只有 nA 级。帖内 3 条回复，标 Resolved。14 POR_ERR_FLAG能不能靠读清除：原厂没有回答，提问者自己在手册 7.3.1.3 节找到答案——上电、UVLO POR 或软件 POR 都会把这个标志置高并锁存，要清它必须发RESET_POR命令；只要器件不在 UVLO 状态，标志锁存后不阻碍任何操作。帖内 1 条回复，标 Resolved。15- 两颗驱动器带的 LED 能不能同时开关、能不能逐通道诊断：原厂答复多颗器件挂在同一条 SPI 上没有延迟，每个通道可以独立诊断，诊断结果既能经 SPI 读出，也能从 ERROR 引脚出。帖内 2 条回复，标 Resolved。16
- 手册 Figure 1 与 Figure 2 是同一张图：提问者指出输入与输出的时序图长得一样，又问 Figure 22 里的 TLADZ 是什么、要多久。原厂确认是笔误，并贴出了应为的那张图；TLADZ 的解释是"最后一个时钟上升沿到 LATCH 上升沿"，最小 200ns 减去 tpd。帖内 1 条回复、1 条 answer，标 TI Thinks Resolved。17
仍未解决的缺口
关断状态下的诊断时间窗，是这一期最具体的一处悬空。发帖者量到的现象是：
RESET_STATUS 之后的第一个约 8ms 周期里故障有时读不出来，再往后一个周期就稳定能读到。原厂既没有确认这个现象，也没有给出窗口的定义。往下追一步，原厂口径与手册还对不上：一条帖子里原厂说关断状态不检测故障，手册 7.3.5.5 节写明关断一个通道会自动开启这类检测，只是允许用 [DIS_OFF_FAULT_DIAG] 位关掉。手册那句话里"启用上拉时"覆盖的范围也没有实测对上。EMC 一栏仍然是空的。这一期唯一沾到热的是那条 IREF 电阻的提问，答复没有给出结温算法，温升实测仍然是零。
NSL21912 一侧这一期没有等到新的独立反馈。两条单来源说法——与 TPS929120 的软硬件兼容、20V 耐压的风险边界——仍然只有那一位分销商 FAE 的记录，兼容性也仍然只在它与 TPS929120 之间成立。
只看到标题、还没读到答复正文的帖子
型号标签页第 2、3 页上还有一批帖子，这一轮只读到标题与开头，详情页反复只返回页面外壳，正文与答复都没有拿到。状态未核验，按标签页原样列在下面。
- TLC6C5712-Q1: Output 50mA from all the channels
- TLC6C5712-Q1: Using 4 output pins to supply LED current
- TLC6C5712-Q1: Always getting Weak led supply fault even though , Weak Led supply fault is masked.
- TLC6C5712-Q1: Some abbreviations are not explained on the datasheet
- TLC6C5712-Q1: Power-off sequence
- TLC6C5712-Q1: VCC turn-off while Vsupply is applied
- TLC6C5712-Q1: Quiescent current of TLC6C5712-Q1
- TLC6C5712-Q1: ERR (open-drain) pull-up while Vcc=OFF
- TLC6C5712-Q1: spec check
标签页第 4 到第 6 页这一轮没有打开。18
本期查过、没有内容的平台
GitHub 上没有这两个型号的驱动代码或工程记录，命中的都是 TLC5940、TLC5957 这几颗别的驱动。立创开源硬件平台与嘉立创这边没有这两颗芯片的开源工程。知乎上没有这两个型号的一手调试记录。B 站站内检索没有命中。ST 社区没有这两个型号的讨论，命中的是 ST 自己的车规器件。中文电子论坛命中的都是数据表搬运页。
微信公众号这一轮有一条相关结果：纳芯微官方账号在 2025 年 11 月 26 日发过一篇应用笔记，标题是《SHUNT 电阻：所以热会消失对么？——线性 LED 驱动的热共享功能解析》，写的是 NSL21912 的热共享功能。公众号页面这一轮打不开正文，两种方式都只返回页面外壳，所以这里只记到这篇文章存在、标题与链接可查，内容没有核实。厂商材料本来也只用于核验，不计作独立评价。19
另外，CSDN 上有一篇 2026 年 7 月 26 日的 TLC6C5712-Q1 评估板使用经验文，自述结合了使用经验，但全文没有板子照片、没有实测数据；同一天另一个账号发了一篇近似主题的文章，两篇的编号相邻。这一轮没有把它计入独立反馈。20
还没弄清楚的事
RESET_STATUS之后的检测时间窗：第一个约 8ms 周期为什么可能漏读，以及原厂口径与手册 7.3.5.5 节为什么对不上。- 关断状态检测里"启用上拉时"这个条件的实际范围。
- 软件 POR 之后
ERR拉低的时间，2µs 与 100µs 各自对应什么条件。 - DRAINX 的 10V 上限在什么工况下会被触及：引脚短电池、抛负载分别怎么算。
- 这颗芯片的结温算法，以及任意一块具体板子上的温升与电流一致性实测。
- 上一节九条只读到标题的帖子里哪几条有答复；其中
spec check那条问的是 Viref 的温度范围与 Kout 容差，与电流精度直接相关，优先核。 - 型号标签页第 4 到第 6 页还没打开。
- NSL21912 与 TPS929120 的兼容性覆盖到哪一层，以及纳芯微那篇热共享应用笔记的正文内容。
