《U-Net》：编码器—解码器如何同时保留上下文与像素定位 (2026)

2015 年，Olaf Ronneberger、Philipp Fischer 与 Thomas Brox 面对一个很具体的医学图像问题：模型要给每个像素分配类别，但训练图像往往只有几十张。分类网络输出一个标签还不够，滑动窗口网络虽然能逐像素预测，却要为重叠 patch 重复运行，速度和上下文范围也互相牵制。1

U-Net 的关键交换发生在数据流里：网络先逐层缩小特征图，换取更大的上下文；随后逐层放大特征图，并把收缩阶段的高分辨率特征接回来。这样，扩张路径得到的每个像素既带着“这是什么”的语义，也保留了“边界在哪里”的位置线索。原论文的实验证明，这个结构配合无填充卷积、重叠分块、边界加权损失和强数据增强，可以在少量标注下完成快速分割。1

像素级分割的两个约束

滑动窗口方法把一个像素周围的局部 patch 交给网络，再让网络预测中心像素的类别。这个办法把一张图变成许多训练样本，也保留了像素位置。代价是相邻 patch 共享大量像素，推理时会反复计算同一片区域。2

更大的 patch 能让模型看到更广的上下文，却需要更多次池化。池化降低空间分辨率，模型对细边界的定位就会变粗；较小的 patch 保留定位，却只提供局部线索。U-Net 要解决的工程问题因此可以写成一句话：让一次整图计算同时承担上下文理解和像素定位。2

U 形网络怎样接回定位信息

U-Net 的左侧是收缩路径（contracting path）。每一级重复两次 3×3 无填充卷积，每次卷积后接 ReLU；随后用步长为 2 的 2×2 最大池化降低分辨率。每次下采样，特征通道数加倍。分辨率下降后，一个特征位置对应原图更大的区域，网络可以用更少的位置承载更宽的上下文。3

右侧是扩张路径（expansive path）。每一级先上采样，再用 2×2 上卷积把通道数减半，然后把左侧同一分辨率的特征图裁切后拼接进来，最后再做两次 3×3 卷积和 ReLU。拼接承担了一个明确的分工：深层特征告诉网络当前位置属于哪种结构，浅层特征把细胞边缘、膜和局部纹理送回高分辨率输出。3

最后一层是 1×1 卷积。它把每个像素位置的 64 维特征向量映射到目标类别数。换句话说，网络先为每个位置准备一组融合了上下文和细节的特征，再在同一个位置上完成分类。原始 U-Net 总共有 23 个卷积层，而且整条路径没有全连接层。3

这个结构与滑动窗口的差别，主要在计算组织方式。滑动窗口把每个 patch 当成一次独立输入；U-Net 让整张 tile 共享一次前向计算，再为一片输出区域同时给出像素预测。跳跃连接补回下采样阶段损失的空间细节，整图计算则减少了重叠 patch 的重复工作。

训练目标如何处理边界与小样本

结构解决了信息流，训练目标还要处理两个数据问题：接触的细胞需要分开，标注图像又很少。U-Net 用像素级 softmax 先把每个位置的类别分数变成概率：

p_{k} (x) = \frac{exp ( a _{k} ( x ))}{\sum _{k^{'} = 1}^{K} exp ( a _{k^{'}} ( x ))} .

这里的 a_k(\mathbf{x}) 是位置 \mathbf{x} 对类别 k 的输出分数，K 是类别总数，p_k(\mathbf{x}) 是该位置属于类别 k 的概率。真实标签记为 \ell(\mathbf{x}) 后，论文用权重图 w(\mathbf{x}) 累加交叉熵：

E = x \in Ω \sum w (x) lo g (p_{ℓ (x)} (x)) .

实际优化时通常最小化它的相反数。读这个式子时，顺序是：网络先为每个像素给出类别分布，再取真实类别的概率，最后让权重图决定哪些像素对更新贡献更大。4

细胞互相接触时，两个细胞之间的分隔线很窄，普通像素计数会让大面积细胞内部淹没这条边界。论文用形态学操作得到最近两个细胞边界的距离 d_1(\mathbf{x}) 和 d_2(\mathbf{x})，再把边界权重写成：

w (x) = w_{c} (x) + w_{0} exp (- \frac{( d _{1} ( x ) + d _{2} ( x ) ) ^{2}}{2 σ ^{2}}) .

w_c 用来平衡类别频率；当一个像素靠近两块细胞的分隔处时，d_1+d_2 较小，指数项变大，模型会更重视这个像素。论文实验设置 w_0=10，\sigma 约为 5 像素。4

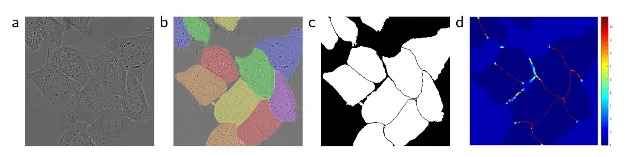

U-Net 原论文 Figure 3：原始显微图、实例标注、二值分割与像素级损失权重 — 左至右四个面板依次是 DIC 显微镜原图、不同颜色表示不同细胞实例的标注、前景—背景二值 mask，以及像素级损失权重图。右侧权重图在接触细胞之间的窄边界上出现高亮，这正是加权损失要交给模型的训练信号。5

少量标注依靠数据增强扩展变化范围。论文把随机位移放在粗糙的 3×3 网格上，从高斯分布采样位移，再用双三次插值得到每个像素的平滑弹性形变；训练还加入平移、旋转和灰度变化。对显微图像来说，这些变换分别帮助模型适应位置、方向、组织形变和亮度变化。6

论文的训练设置也说明了显存如何影响算法：作者偏好大输入 tile，把 batch size 设为 1，再用 0.99 的高 momentum 让过去看到的样本持续影响当前更新。原论文报告，训练约需 10 小时，硬件是 6 GB 显存的 NVIDIA Titan GPU。训练数据包括 30 张带完整标注的 EM 图像、35 张部分标注的 PhC-U373 相差显微镜图像，以及 20 张部分标注的 DIC-HeLa 图像。4

为什么输出图比输入图小

无填充卷积会消耗特征图边缘的像素，因此每次卷积后，输出尺寸都会缩小。扩张路径与收缩路径拼接时，左侧特征图需要先裁切到相同尺寸；最终输出只覆盖输入中拥有完整上下文的区域。这个尺寸损失换来了边界处更一致的上下文条件。2

大图通过 overlap-tile 策略处理。模型把大图切成相互重叠的输入 tile，每个 tile 只保留中间那片预测区域；边缘缺少的上下文用输入图像的镜像外推补齐。这样，GPU 只需要处理有限大小的 tile，多个 tile 的中心区域再拼成整张分割图。这个步骤是 U-Net 从网络结构走向可运行系统的关键。7

实验数字应该怎样读

第一组实验是 ISBI EM segmentation challenge 的神经结构分割。训练集包含果蝇一龄幼虫腹神经索连续切片的 30 张 512×512 透射电镜图像；评价使用 warping error、Rand error 和 pixel error 三个指标。U-Net 对输入图像的 7 个旋转版本分别预测后取平均，表中记录的 warping error 为 0.000353，Rand error 为 0.0382，pixel error 为 0.0611。论文表格把它列为 2015 年 3 月 6 日的第一名。8

与滑动窗口网络的比较要保留指标口径：Ciresan 等人的结果是 warping error 0.000420、Rand error 0.0504、pixel error 0.0613。这些数字支持 U-Net 在该挑战和该评价设置下取得更好的综合结果；它们表达的是三个误差指标的比较，不应改写成一个笼统的“准确率提升”。8

第二组实验来自 ISBI cell tracking challenge 2015 的两类透射光显微镜数据。PhC-U373 有 35 张部分标注训练图像，U-Net 的平均 IOU 为 0.9203，表中第二名为 0.83；DIC-HeLa 有 20 张部分标注训练图像，U-Net 的平均 IOU 为 0.7756，表中第二名为 0.46。两个结果共同支持边界定位和少样本训练策略的作用，但它们仍然属于两个具体数据集。9

速度数字也要单独读取。论文报告，512×512 图像在较新的 GPU 上完成分割所需时间少于 1 秒；这个数字描述推理速度，不能和约 10 小时的训练成本混成同一个“速度”结论。1

后续工作把 U-Net 推到哪里

3D U-Net 直接沿着体数据方向扩展这条主线。Çiçek、Abdulkadir、Lienkamp、Brox 与 Ronneberger 将 2D 卷积、池化和上卷积替换为 3D 操作，用稀疏的正交切片标注学习稠密体积分割。论文中的网络使用四个分辨率层级，输入块为 132×132×116 体素，输出为 44×44×28 体素，总参数约 19,069,955。10

3D U-Net 在 Xenopus 肾脏共聚焦体数据上做了两种设置。半自动设置的三折交叉验证平均 IOU 为 0.863，纯 2D 基线为 0.796；全自动设置中，用两个体积训练、第三个体积测试，带 BN 的 3D U-Net 平均 IOU 为 0.704，不带 BN 为 0.723，2D 基线为 0.547。这些结果说明 3D 操作能利用体积上下文，也说明归一化与数据划分会改变结果。10

nnU-Net 推进的是另一条线：它保留简单的 2D/3D U-Net 变体，把大量设计工作放到预处理、patch 大小、批大小、训练、重叠推理、测试时增强和后处理。Isensee 等人在 Medical Segmentation Decathlon 的 7 个数据集上评估这套自配置框架，并报告在线排行榜中除 BrainTumour 的一个类别外，所有任务所有类别取得最高平均 Dice。11

这两个后续工作的共同点很具体：U-Net 的 U 形数据流提供了可复用骨架，但最终效果还取决于输入维度、标注方式、预处理、训练和推理配置。原论文的 2D 小样本结果建立了这条主线；后续工作把它扩展到体数据，并把“网络之外的系统设置”推到实验中心。

读 U-Net 时应留下的判断

U-Net 的贡献可以沿一条计算链复述：

滑动窗口逐 patch 预测像素，带来重复计算以及上下文—定位的取舍。
收缩路径用池化扩大上下文，扩张路径逐层恢复分辨率。
跳跃连接把高分辨率特征送回对应层级，帮助输出重新定位细胞、膜和边界。
无填充卷积与 overlap-tile 把完整上下文、有限显存和大图分割接到同一个推理流程里。
加权损失把接触细胞之间的窄边界变成更强的监督信号，弹性形变则扩大少量标注的有效变化范围。
实验结果需要按任务、指标、对照、旋转平均和训练/推理成本分别读取。

以后读一篇像素级预测论文，可以先问四个问题：模型在哪里保存了高分辨率定位信息？一次前向计算覆盖了多少输出像素？损失函数是否给真正困难的边界或小类别足够权重？实验数字属于单模型、旋转平均、集成，还是某个特定数据划分？这四个问题能把“网络图看起来很漂亮”推进到对计算过程和证据口径的判断。
