谷歌TPU跑Kimi比英伟达GPU快57%！用的还是DeepSeek推理框架

16 块谷歌 TPU v7 跑 Kimi K3，每秒跑出了 709 个 Token，比英伟达（老黄）的 GB200 快了 57%。

Kimi K3 是月之暗面的模型，TPU v7 是谷歌的芯片，把两者凑在一起跑出这个成绩的，是一家叫 Inferact 的推理创业公司。它的创始团队就是 vLLM 的原班人马，2026 年 1 月宣布创业时拿了 1.5 亿美元种子轮。1

他们给 TPU 写了一种叫 megakernel 的推理内核，把模型推理时原本要调度的几百个小程序焊成一个大程序。配合 TPU 独特的片上内存架构，megakernel 把内存带宽利用率逼到了硬件理论峰值附近；再配上 DeepSeek 提出的 DSpark 加速框架，就有了前面每秒 709 token 的成绩。这套代码现在已经开源。2

Inferact 把 TPU 和英伟达 GPU 放在完全相同的条件下跑了一轮 benchmark。

测试用 16 块 TPU v7 Ironwood 对阵 16 块英伟达 GB200，两边都跑 Kimi K3，都用 vLLM 推理引擎，唯一的变量是芯片和底层的 kernel 实现。2

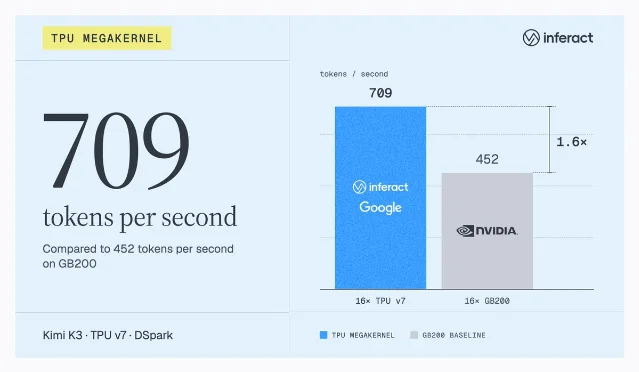

最终，TPU 跑出的成绩是每秒 709 个 token，GB200 跑出每秒 452 个，TPU 快了 57%。

这个速度里有 DSpark 推测解码的功劳。DSpark 由 DeepSeek 提出，原理是让一个小模型先快速猜出一串候选 token，大模型再对这串候选做批量验证，猜对的直接跳过，猜错的回退重来；论文称它在 DeepSeek-V4 的真实流量下把每用户生成速度提升了 60% 到 85%，作者名单里梁文锋排在末位。3 Inferact 在 TPU 上跑通了这套流程，acceptance length 达到 6，也就是每轮猜出的 token 平均有 6 个能直接通过大模型的验证，单步 decode 耗时约 8.5 毫秒。2

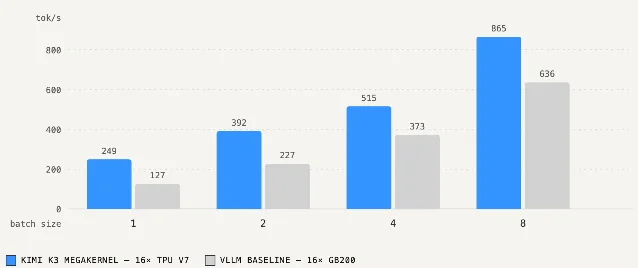

关掉推测解码看裸速，差距同样拉得开。batch size 为 1 时，TPU 每秒能跑 249 个 token，GB200 只有 127 个，接近一倍；batch size 放大到 8，TPU 达到每秒 865 个 token，GB200 是 636 个。2

在 Qwen 上，两种芯片的差距更大。Inferact 用 4 块 TPU v7 跑 Qwen 3.8 27B，每秒跑出 1515 个 token，同样配置的 GB200 是 695 个。4

提速的同时保住了精度。用 greedy decoding 验证，Kimi K3 在 TPU 上的 GPQA-Diamond 得分 94.4%，GSM8K 得分 97.2%，和 GPU 上的结果一致。2

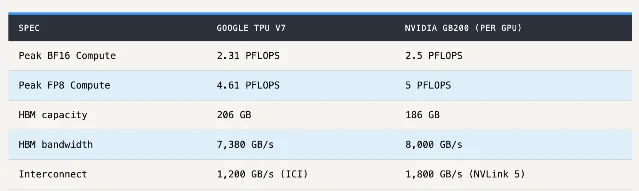

推理引擎一样，模型一样，芯片换一下，速度就差出了 57%。这种程度的差距，按理说应该能从硬件规格表上找到解释，实际情况恰好相反：两款芯片的算力在同一个量级，TPU v7 的 HBM 带宽是每秒 7380 GB，而 GB200 的 HBM 带宽反而更高，达到每秒 8000 GB。5 带宽更大的那块芯片，跑出来的速度反而更低。

这种速度的差距，实际上来源于芯片上面跑的那层软件。

大模型推理的速度瓶颈在数据搬运。每生成一个 token，模型的全部权重都要从 HBM 主存搬进芯片内部的高速缓存里算一遍；算完这一轮，下一个 token 再重新搬一遍。2

传统做法是把一次推理拆成几百个独立的 kernel，每个 kernel 负责一小块计算。这些 kernel 排着队一个接一个执行，带宽就在上一个干完、下一个还没启动的交接间隙里空转。CUDA Graphs 和英伟达最新的 PDL 技术能缩短这个间隙，但 kernel 之间的边界还在。2

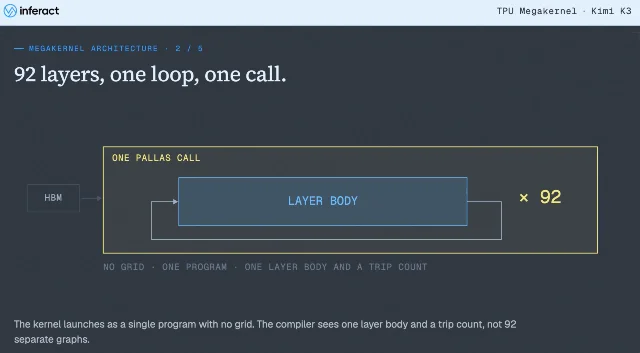

Inferact 的 megakernel 直接消除了这个边界。Kimi K3 一共有 92 层 MoE 计算，他们把这 92 层的计算逻辑从头到尾塞进一个 Pallas 程序里，一次调用就走完整个模型的前向传播。2

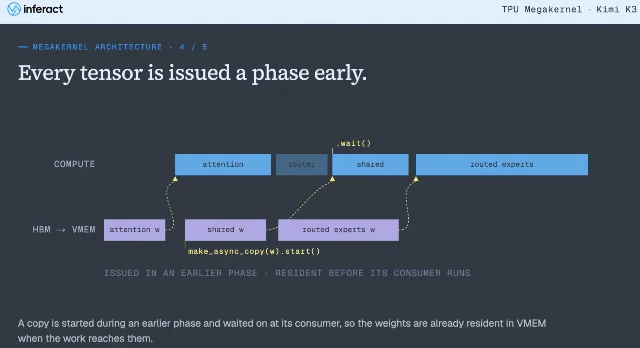

边界消失之后，跨层权重预取就变得顺理成章。第 N 层还在算 MoE 的时候，第 N+1 层的 attention 权重已经开始从 HBM 往片上缓存搬，计算和数据搬运同时进行，内存带宽几乎没有空转的时刻。2

TPU 的硬件特性让这种编排做起来格外顺畅。TPU v7 的每个 TensorCore 带有 64 MiB 的 VMEM 片上内存，这块内存的生命周期完全交给软件来管理，工程师可以精确控制什么时候往里面装什么数据、什么时候把空间腾出来；64 MiB 的容量足够同时装下当前层的计算数据和下一层预取的权重。英伟达 Blackwell 架构的片上内存分散在 152 个 SM 里面，总量大约 38 MiB，由硬件自动调度，要做类似的跨层编排限制更多。2

整个 megakernel 是 Inferact 用 Pallas 手写的。Pallas 是谷歌给 TPU 做的底层编程语言，角色类似英伟达 GPU 上的 CUDA；TPU 默认的编译工具链 XLA 擅长优化单层计算，跨 92 层协调数据搬运的决策分支太多，自动调度找不到最优解，Inferact 于是绕过 XLA，由工程师自己决定每一步搬什么数据、存在哪块缓存、什么时候释放。这样还带来一个额外好处：编译耗时从 XLA 的 30 分钟以上降到了不到 90 秒，工程师改完一版 kernel 一分半钟就能上机验证。2

这份 kernel 把模型摊在 16 块 TPU v7 芯片上，合计 32 个 TensorCore：attention head 切给全部 32 个 rank，路由专家按 TP4 × EP8 切分。2

目前这套 megakernel 是针对 Kimi K3 的模型结构做的定制优化，换一个模型架构还需要重新适配。Inferact 在博客里提到，团队接下来会把 megakernel 的支持扩展到更多模型架构上。2

Inferact 在 2026 年 1 月宣布创业，团队几乎就是 vLLM 的原始开发者——一群靠给英伟达 GPU 写推理引擎成名的人，转头把 TPU 的推理速度做到了 GPU 前面。公司这一轮完成 1.5 亿美元种子轮融资，估值 8 亿美元，由 a16z 和 Lightspeed 联合领投。1

vLLM 目前支持 500 多种模型架构、200 多种加速器类型，由 2000 多名贡献者共同维护，是开源推理引擎领域的重量级框架。6 CEO Simon Mo 是 vLLM 项目的原始维护者，伯克利 EECS 毕业，之前在 Anyscale 工作；联合创始人 Woosuk Kwon 是整个 vLLM 项目的发起人，伯克利计算机科学博士，导师是 Ion Stoica，他提出的 PagedAttention 算法解决了 GPU 显存管理中的碎片化问题，至今仍是 vLLM 的核心技术。7 首席科学家游凯超曾获清华大学特等奖学金，在 vLLM 中主导了分布式推理功能的开发。6

这次的 TPU megakernel 来自 Inferact 与 Google Cloud 的一项联合工程合作。双方的目标是让 TPU 成为 vLLM 的一流支持对象，所有优化成果都会回馈给上游的开源社区，tpu-megakernels 代码仓库是这次合作的第一个公开成果。8

想自己核对的，官方工程博客《700 TPS on Kimi K3: A Case for TPU Megakernels》已经把测量设置、结果图和复现脚本写了出来，配套的 Inferact/tpu-megakernels 仓库同步公开，里面是 Kimi K3 与 Qwen 两份 megakernel 实现和一组 CPU 正确性测试。2 仓库说明里，K3 那一份要跑在四台主机、32 个 TPU 设备上；Qwen 那一份用一台主机上的 8 个 TPU 设备就能跑起来。4
