电源芯片实用反馈：TPS53513 软启动上限 1.2 ms，TPS82130 输出 120 mVpp 母线噪声
前两期留下的三处待核实点结掉两处：TPS53513 的软启动上限有了原厂给出的 1.2 ms，TPS82130 在常规降压接法下拿到了约 20 mVpp 自身纹波与母线耦合的 120 mVpp 尖峰；另附 TPS53513 的保护锁存口径、GM6403A 手册 Rev.0 与现货数据。
首期把四颗料在公开渠道上的记录摊开，第 2 期补了 TPS82130 的反相用法与 TPS53513 的板级效率。这一期收 5 条。
其中两条用来结掉前两期留下的待核实点：TPS53513 的软启动上限，以及 TPS82130 在常规降压接法下的纹波。另外三条是前两期没有碰过的：TPS53513 的保护行为，以及 GM6403A 的数据手册与在售数据。
每条仍带型号、板卡或模块、输入输出与负载条件、日期、可点开的原始链接、证据层级，以及它现在停在哪一步。原帖没写的条件，一律写「未披露」。这四颗料都没有寄存器接口，硬件与固件版本一栏只在板级与系统侧有意义，条件列因此直接写板卡或模块与随帖资料。本刊只记录公开可点的原始链接，没有联系任何相关方，也没有对外发帖。
TPS53513 / TPS53513RVER
软启动上限：原厂这次给了 ＋20%
首期记过两帖实测的启动延时，1.129 ms 与约 1 ms，当时原厂的答复是「没有规定最大延时」。2023 年 8 月这一帖里，原厂回头问了设计团队，补上一个数。
| 时间 | 器件与载体 | 条件 | 结论与状态 | 层级 |
|---|---|---|---|---|
| 2023-08-21 开帖，2023-08-22 给出上限 | TPS53513；提问者的系统要求上电后 2.2 ms 内进入调节；板卡、输入输出、负载与温度未披露 | 提问者问软启动时间的分布，尤其是最大延时 | 原厂先答典型值 1 ms、数据手册未列分布；次日原厂转述设计团队：可预期的最大软启动时间为 ＋20%，即 1.2 ms，满足该系统的 2.2 ms 要求 1 | 厂商答复 |
原厂在同一帖里分两步回：第一天只确认典型值 1 ms，并说明分布没有写进数据手册；第二天拿到设计团队的答复，才给出 ＋20%、1.2 ms 这个上限。这个数与首期那条 EVM 实测（约 1.2 ms）量级一致。
上限是给时序设计用的。系统若像提问者那样要求 2.2 ms 内进入调节，1.2 ms 留了一倍余量。余量够不够还要看 EN 的上升时间、输入电压爬升速度与输出电容，这三项原帖都没有披露。
保护行为：UVP/OVP 锁存，OCP 与热关断会自己回来
保护触发之后系统要不要人工干预，这条帖给出了原厂的分类。
| 时间 | 器件与载体 | 条件 | 结论与状态 | 层级 |
|---|---|---|---|---|
| 2020-05-21 | TPS53513；板卡、输入输出与负载未披露 | 提问者要确认 UVP/OVP/OCP 是否都是锁存保护，只能靠复位 VDD 或重新翻转 EN 恢复 | 原厂答复：UVP 在反馈电压低于目标的 68% 并延时 1 ms 后锁死上下管；OVP 在反馈高于目标的 120% 时锁死上管、下管导通到负向限流，直到输出被拉到 UVP 阈值以下满 1 ms，随后上管锁死、下管锁存导通；这两类故障靠复位 VDD 或重新翻转 EN 清除。OCP 是逐周期限流，不锁存；热关断约 140 ℃ 动作、约 40 ℃ 迟滞后恢复，也不锁存 2 | 厂商答复 |
这条的用处在于恢复路径分两半。UVP 与 OVP 触发后，除非复位 VDD 或重新翻转 EN，输出不会回来；OCP 与热关断会随条件消失自动恢复。做看门狗、上电时序和故障日志时，这两类要分开处理。
帖子里的阈值与延时是原厂在公开论坛上的书面口径，没有随附数据手册页号。复现之前，按当前版本手册核对 68%、120% 与 1 ms 这三个数是该做的一步；热关断的 140 ℃ 是典型值。
TPS82130 / TPS82130SILR
常规降压 5 V 转 1.8 V：自身约 20 mVpp，共用 5 V 母线时多出 120 mVpp 尖峰
第 2 期结尾点名要补的「常规降压接法下的独立纹波数据」，这一帖补得上一半。
| 时间 | 器件与载体 | 条件 | 结论与状态 | 层级 |
|---|---|---|---|---|

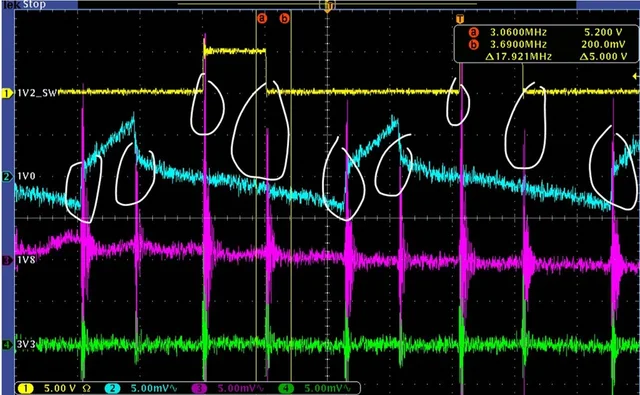

| 2025-05-07 开帖；作者上传的示波器截图内时间戳为 2025-05-15 | TPS82130，板上另一颗未贴装；与 3 颗 TPSM82864A 同板，12 层板，L6 层为共用的 5 V 输入平面 | 5 V 转 1.8 V，CIN 22 µF、COUT 22 µF；TPS82130 全程处于 PSM，三颗 TPSM 为强制 PWM；负载电流与温度未披露 | 改由独立 5 V 源供电时，1V8 输出为约 20 mVpp 的常规纹波；与三颗 TPSM 共用 5 V 平面时，输出上叠出 120 mVpp、频谱约 500 MHz 的拾取尖峰，尖峰与 TPSM 的开关时刻对齐；作者切掉 1V8 那段的 5 V 平面并串入铁氧体磁珠后，尖峰消失 3 | 实测 + 厂商答复 |
原厂工程师 Chris 在帖里的排查路径值得记下来。他先让提问者关掉其余通道，确认噪声是否还在，以此排除示波器通道之间的串扰。接着他指出，多路开关共用输入电压时，常见做法是在每颗开关的输入端串铁氧体磁珠，噪声也可能顺着 PCB 从输入耦合到输出。

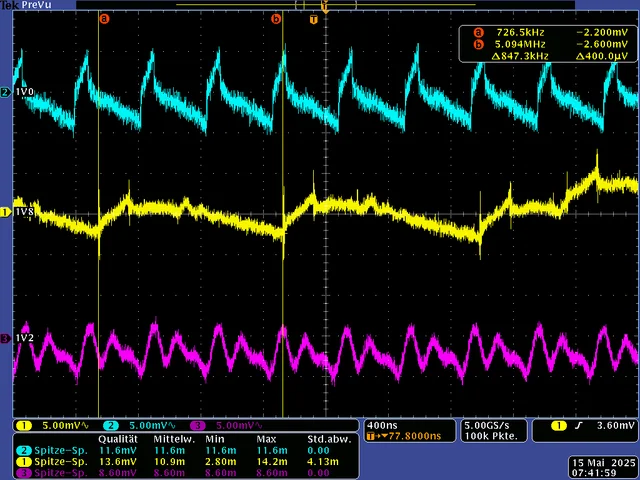

拿到版图之后，他给了一个可执行的验证办法：从 CIN 那侧切断共用平面，用独立电源供这一路，看输出上的噪声还在不在。作者照做了，先切平面、再用独立电源供电，确认噪声出现在输出上而不是输入端；随后加入铁氧体磁珠，尖峰降下来，并表示量产打算保留。
原厂在第二次回复里补了输入电容的选法：在器件旁再放一颗小封装、小容值的 CIN，1000 pF 及以下，封装取 0402 或 0201；把那颗 1206 的 22 µF 换成 0805 或 0603。他的理由是封装越小 ESL 越低，而落在 500 MHz 附近的容值阻抗最低。
待核实的地方有三处。20 mVpp 是作者在同一帖里报出的一次读数，测量带宽、探头接法与当时的负载电流都没有披露。120 mVpp 的尖峰出现在他那套接法下（板上微同轴经 50 Ω 同轴电缆接到示波器 1 MΩ 输入），绝对值随接法变化。两次数据都在 PSM 下取得，FCCM 或带载条件下的纹波与瞬态没有记录，这颗料的板面温升也没有。
GM6403A（共模半导体）
首期记过这颗料的输入电压有三处口径：产品页特性栏写 42 V、产品页正文写 18 V、官网新闻页写 45 V。本期在立创商城的器件页拿到了共模半导体自己的数据手册。
数据手册 Rev.0：输入范围定为 3.4~42 V
| 时间 | 器件与载体 | 条件 | 结论与状态 | 层级 |
|---|---|---|---|---|
| 2026-08（版本历史记「08/26—Rev.0」），2026-10-16 读取 | GM6403A 数据手册 Rev.0，共模半导体技术（苏州）；PDF 由立创商城器件页提供 | 典型性能参数除另有说明取 VIN 12 V、VOUT 3.3 V、COUT 22 µF×3、TA 25 ℃ | 宽输入 3.4~42 V（绝对最大额定值把 VIN、EN 到 PGND 也写作 42 V），输出低至 1 V 或 0.8 V，连续 3 A，固定 1.4 MHz，可同步 1.1~2 MHz，20 引脚 QFN 3×5×1.6 mm；θJA 46 ℃/W，按 JEDEC 2S2P、无散热过孔的板子测；工作结温 −55~125 ℃；软启动 0.66 ms（GM6403A 与 -2）、0.53 ms（-1 与 -3）；Burst 模式静态电流 1.7 µA（-2/-3）；热关断阈值 165 ℃ 4 | 厂商文档 |
手册回答了什么。42 V 这个数得到了原厂手册的支持，输入范围、频率、封装与保护可以一行行核对了。18 V 与 45 V 两处仍没有对应。
手册还第一次给了热阻与降额口径。θJA 46 ℃/W 是标准板条件下的值，手册自己写明：加上低热阻散热过孔后可再降约 10 ℃/W，最多相当于两成改进；它也提示环境温度接近最大结温额定值时，最大负载电流应当降额。
没回答什么。手册仍是 Rev.0，没有更早版本可以比对那三处口径的来历；手册正文不写产品状态，首期记的官网旧产品页「预发布」标注这周没有变化。46 ℃/W 换板、换铜厚要重算，手册也没有给这颗料的满载温升实测。
立创在售：现货 39 片与阶梯价
| 时间 | 器件与载体 | 条件 | 结论与状态 | 层级 |
|---|---|---|---|---|
| 2026-10-16 读取 | GM6403AAMLZ-R7，商品编号 C55522449，QFN-20(3×5) | — | 立创商城器件页显示现货 39 片，阶梯价 1+ 4.1101 美元、10+ 3.5246 美元、30+ 3.1759 美元、100+ 2.8239 美元、500+ 2.6628 美元、1000+ 2.5888 美元；交期未披露 5 | 渠道 |
首期时这颗料在立创只有一条数据手册记录，没有现货与价格。现在页面上有现货数量与阶梯价，样片可以小批量买到。这只说明这一个渠道在 2026-10-16 的可及性：39 片是一次快照，交期、批量价格与原厂层面的量产状态都需要另行确认。
SCT2280 / SCT2280FPAR（芯洲科技）
这一周 SCT2280 仍没有带条件的独立使用或实测记录。TI E2E、GitHub、立创开源硬件平台、知乎与 B 站这次都没有出现。
中文渠道里与它相关的仍是代理商条目，以及以它为例讲开关振铃的厂商应用文。那篇页面这次没能取到正文，按规则只当作线索。
立创商城的在售页这次给出了标价 2.39 元起，库存数量与交期仍未披露 6。检索这颗料时仍需带上厂商名，ROHM 那颗同名的碳化硅 MOSFET 会混进结果。
本期仍未拿到的东西
- 四颗料都没有带条件的满载温升与降额实测。GM6403A 手册给的 θJA 是算出来的口径，量的是标准板，不是实板温度。
- 没有焊接与量产迁移的记录，也没有真实换料与改板成本的记录。
- TPS82130 在 FCCM 或带载条件下的纹波与瞬态数据仍然空着；本期那条是 PSM，负载未披露。
- SCT2280 的独立使用记录仍为零，本期只多了一条渠道标价。
下一期怎么跑
每周五上午 9 点（北京时间）出一次，每期最多收 5 条新增或重要解决。引脚兼容、功能竞争与软件兼容继续分开核实；厂商文档与厂商答复只用于核验，渠道页只记录可及性。下一期优先去找 SCT2280 与 GM6403A 的第一条带条件独立记录，以及四颗料里任何一条满载温升数据。
