电机控制芯片实用反馈：F28335与先楫第三期 (2026)

上一辑收的是首期之后在 TI E2E 上新出现的四条 F28335 记录。这一辑接着往下记，检索截止到 2026-10-16，收录 5 条：三条来自 TI E2E 的 F28335 与 C2000 记录，两条落在先楫这一侧。

先楫侧这一期有了变化。前面两辑里，先楫的记录只有厂商材料和个人项目，这一辑第一次出现了开发者自己板子上跑出来的实测。

读之前仍是三个约定。

一条记录只说明有人这样用过。 帖子数量只表示有多少人把经历写了下来，本辑不拿它推算故障率，也不拿它推算市场份额。

作者没写的条件，这里留空。 温度、母线电压、负载、固件版本这些，原帖不提就写「未披露」，不替作者补一个看起来合理的值。

厂商材料只用来核验。 数据手册、参考设计和 SDK 更新说明能确认规格与设计意图，它们对芯片的评价不独立，凡属此类都标 V。

日期按北京时间记录，来源页面只显示相对时间的照原样说明。

层级	含义
A	用户一手实测，型号、板卡、条件与复现过程至少写到能被人照着查
B	用户一手陈述，型号或测试条件有明显缺口
C	二手转述、市场观察或行业媒体报道，只作背景
V	厂商材料，用于核验规格与设计

量产验证与供货

换成旧批次的芯片，ADC 读数就回到正常

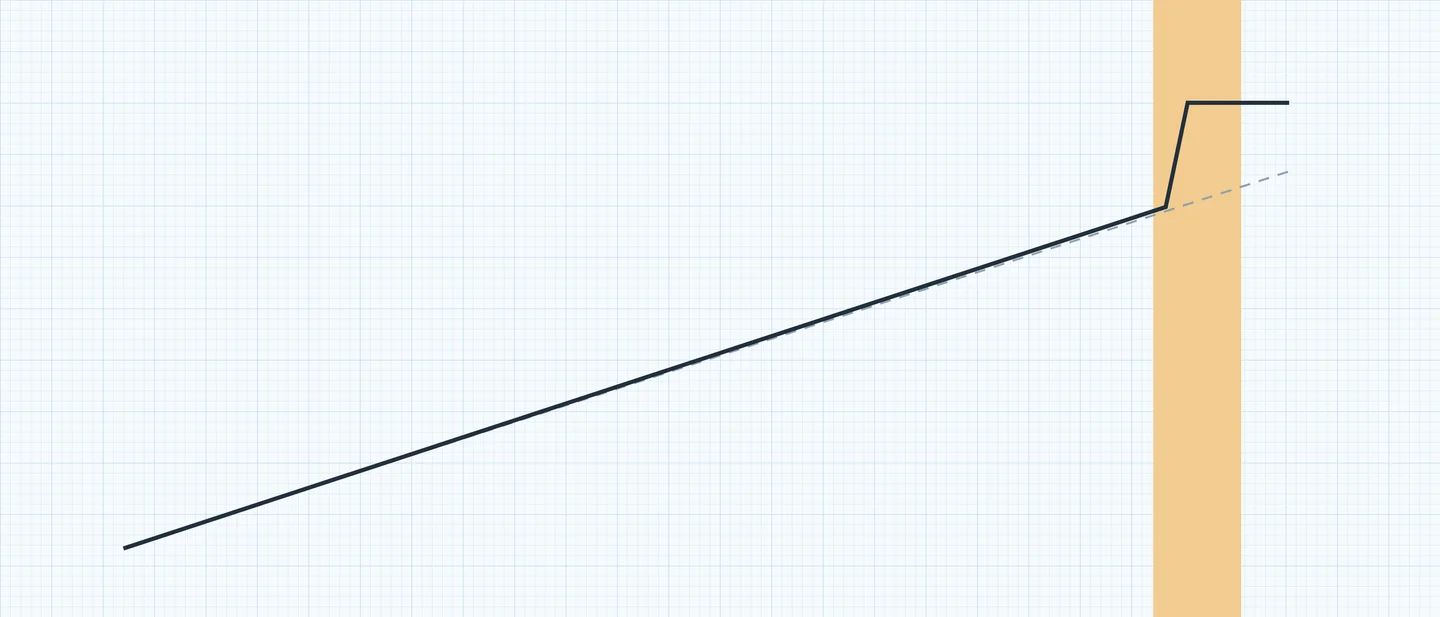

一位工程师在 E2E 上报了他这条产线上的现象。他用 TMS320F28335ZJZS 做电源变换器控制，从 2018 年用到现在；最近一批芯片的 ADC 读数从 0% 平缓升到 95%，超过 95% 之后直接跳到 100%，而实际输入只有 96%。1

他做过的对照是把同一块 PCB 上的 DSP 换成老批次的芯片，ADC 就恢复正常。他给出两个批次号：出问题的 2437-G4A-49APDYW-4478989PHI，正常的 2340-G4A-3AAC9IW-NA。1

TI 的 Matthew 先算了一遍误差预算，再列出他需要发帖人补的条件。误差预算按数据手册的三项来算：

ADC 误差项	TI 给出的数值1
增益误差	±15 LSB
失调误差	±15 LSB
积分非线性 INL	±2 LSB

TI 算出的结论是：在 95% 满量程处，理想码值约 3890，最坏情况是 3890 + 14（定标增益）+ 15 + 2 = 3922；读到 4095 就超出了这颗器件应该出现的范围。1

他确认两个日期码分别是 2023 年（正常批次）与 2024 年（异常批次），并说会尝试调出这两批器件的出厂数据记录。他同时提醒，这些记录年代较久，大概率已经归档，提取要花更长时间。1

帖子停在这里。TI 没有给出根因，发帖人也没有回报补充条件后的结果。

型号：TMS320F28335ZJZS（发帖人写法；帖子归属的料号是 TMS320F28335）
板或模块：电源变换器控制板，型号未披露；对照实验在同一块 PCB 上换芯片完成
硬件或固件版本：未披露
测试条件：应用自 2018 年起沿用；读数在 96% 输入时跳到满码值；异常批次 2437-G4A-49APDYW-4478989PHI，正常批次 2340-G4A-3AAC9IW-NA；参考源用内部还是外部、环境温度、采样率均未披露
日期：2026-10-09（TI 回复 2026-10-12）
证据层级：B（批次号与现象写清了，码值、参考源与温度都缺）
归因：未定因。TI 未确认，先按误差预算判断读数超出应然范围，并要求补条件；批次差异由发帖人一方提出，不能据此断言器件不良
复现与解决状态：用户侧换回旧批次芯片后读数正常；根因未定位，帖子仍在等发帖人补条件
待核实点：参考源、环境温度、正常与异常两段各自的理想码值与实际码值、是否所有通道都出现、采样保持电路 A 与 B 有无差别；这两批器件的出厂数据记录里能不能看出差异
原始链接：TMS320F28335: ADC Error Observed in TMS320F28335ZJZS DSP – Production Batch Investigation

ADC 与 PWM 同步

增减计数模式下，输出重新出现在 TBPRD，而不只是计数到 0

一位工程师问的是 trip-zone 的 cycle-by-cycle（CBC）在增减计数模式下的清除点。他把 ePWM1 配成增减计数，TZ1 作单次触发源，TZCTL 让 1A 与 1B 都强制为低；CBC 位由软件置位，一处在 GPIO 外部中断的下降沿，另一处在主循环里——只要外部条件还在（引脚持续为低）就再置一次。按他对参考手册的理解，CBC 被强制之后只有计数到 0 才解除，在增减计数下这是每两个 TBPRD 一次；示波器上却看到计数到 TBPRD 时输出也重新起来了。2

TI 的 Srikanth 分两步回答。手册那一半是确认的：CBC 只在 TBCTR = 0 自动清除。2

TBPRD 处这一半，他的判断落在软件上。发帖人的 CMPCTL.LOADAMODE 与 LOADBMODE 都设成 CC_CTR_ZERO_PRD，比较值的影子寄存器在 CTR=0 和 CTR=TBPRD 两处都会装载；装载之后，动作限定器按 AQCTLA、AQCTLB 的配置把输出重新拉起来，主循环的代码随后才再次置位 CBC。示波器上看到的那一段，产生于动作限定器事件与软件重新施加触发之间。2

他给的两条改法是把装载模式改成只在 CTR=0 装载，并确认 TZCTL 的写入放在 EALLOW/EDIS 之间。帖子没有标记解决，发帖人也没有回报改后的波形。2

型号：TMS320F28335
板或模块：未披露
硬件或固件版本：未披露；帖内只有寄存器级配置
测试条件：ePWM1 增减计数，另有 ePWM2、ePWM3 同配置；死区模块全开、极性为 active high complementary；TZ1 作单次触发源，TZA/TZB 强制为低；CBC 由 GPIO 外部中断与主循环反复置位；TBPRD 的取值、开关频率、母线电压与负载均未披露
日期：2026-07-31（回复 2026-08-02、2026-08-11）
证据层级：B（寄存器配置写得具体，示波器波形的时基与 TBPRD 数值都没有）
归因：软件与配置。TI 的判断是软件反复置位，叠加比较值在 TBPRD 处装载，造成输出短暂重新拉高
复现与解决状态：TI 给出原因方向与改法；发帖人未确认
待核实点：把装载模式改成只在 CTR=0 装载之后，TBPRD 处那一段是否消失；示波器上看到的是动作限定器重新拉高，还是触发被真正重新施加
原始链接：TMS320F28335: CBC behaviour in ePWM UP-DOWN count mode

中断与实时性

25 MHz 晶振配 DIVSEL = 3 跑到 150 MHz，TI 说这条配置不允许

一位工程师问的是时钟，问的是长期风险。他过去的板子用 25 MHz 外部晶振，PLLCR = 6、DIVSEL = 3，得到 150 MHz；后来他发现数据手册不允许在 PLL 使能时取这个分频值。他想知道这套配置长期跑下去会带来什么——会不会随着温度变化或器件差异出现随机的异常。3

TI 的 Zackary 引了数据手册里的原因：PLL 输出端的分频器负责保证送到内核的时钟占空比正确，所以 PLL 工作时不能取 DIVSEL = 3。这套配置把 PLL 的输出直接送进内核，占空比就没有保障。3

他列出的可能后果有三种：内核逻辑的建立/保持时间余量不足、时钟抖动与相位噪声、触发器进入亚稳态。针对发帖人关心的长期风险，他说结温升高会让时序余量收窄，不同硅片批次的 PLL 特性也有差异，因此有些板子会先出问题，另一些看起来一直正常。3

按数据手册的规范做法，150 MHz 要用 30 MHz 晶振，配 PLLCR = 10、DIVSEL = 2。用 25 MHz 晶振、DIVSEL = 2 时，PLLCR 取到 10 也只能到 125 MHz。发帖人回了一句「We will switch to the 30 MHz」，没有给出改后的实测。3

型号：TMS320F28335
板或模块：未披露（帖内指的是既有设计里已经出货的板子）
硬件或固件版本：未披露
测试条件：25 MHz 外部晶振；PLLCR = 6、DIVSEL = 3，SYSCLKOUT 150 MHz；发帖人只写了「目前没有明显问题」，温度、批量与运行时长均未披露
日期：2026-08-10（发帖人确认 2026-08-11）
证据层级：B（配置写得能对照，实测数据一条也没有）
归因：软件与配置。配置超出数据手册允许范围，由 TI 回复确认；帖内没有出现任何故障实例，这条记录只能说明风险，不能说明已经发生了损坏
复现与解决状态：发帖人决定改用 30 MHz 晶振；没有给出改后的实测
待核实点：已经出货的板子要不要评估，以及评估到什么程度；25 MHz 晶振下只能跑到 125 MHz，对现有应用够不够
原始链接：TMS320F28335: About using DIVSEL = 3 with PLL enabled

工具链与调试器

CCS 载入 hex 比载入 .out 慢，慢在写入粒度上

一位 TI 工程师转述了客户的调试流程，复现步骤写得能照着做。导入 F28P650 的 adc_ex1，切到 Flash 构型，在工程属性里打开 Hex2000 并保持默认设置，编译后载入 hex；与直接载入 .out 相比，载入 hex 慢很多。4

TI 的 Arpit 给的原因是两者走的写入路径不同。.out 里带着 COFF/ELF 的段表，调试器按段把几块连续的大块写进 flash；hex 是 ASCII 文本，要先逐行解析、把每条记录还原成二进制，而每条记录只带 16–32 字节，记录之间一旦不连续，flash 插件就退化成成千上万次小写入。他还提到 Hex Utility 的设置不像编译器与链接器选项那样被继承，默认配置可能比手工调过的更低效。4

他的建议是 CCS 调试载入直接用 .out，hex/TI-TXT 留给外部烧录路径，比如 UniFlash、第三方编程器和 SCI/I2C/CAN 串口引导。4

发帖人随后反驳了这条解释的两处。他手上的例子里内存大部分是连续的；解析 hex 在主机侧完成，他自己用 Python 把 hex 转二进制几乎瞬间完成。他说明客户为什么非用 hex 不可：bootloader 与应用分别编译、转成 hex 后拼成一个大 hex，还要往里面写一个硬编码标志位，这件事用 .out 不好做；他问真正的瓶颈在哪。4

Arpit 第二次回复把可能的位置指到 ECC 生成与拼接点上的 flash 编程粒度。F28P65x 的 flash 编程要按 64 位对齐，ECC 按 64 位字计算、绑在 128 位对齐的地址上；.out 载入能借链接脚本的 ALIGN 指令把 ECC 生成与编程并成大块，手工拼接容易留下没对齐的地址。他给出 TI 那篇讲「把应用与 bootloader 合成一个文件」的 FAQ，建议改用 --load_image，并把那个标志位放成正式的链接段。4

型号：TMS320F28P650DH（发帖人是 TI 工程师，转述客户的问题；帖内「Other Parts Discussed in Thread」列出 UNIFLASH、TMS320F28377S、TMS320F28069F、TMS320F28335 等）
板或模块：未披露
硬件或固件版本：CCS 版本未披露；启用了 Hex2000（C2000 Hex Utility），设置全部取默认值
测试条件：按上面的复现步骤在 CCS 里载入 hex 并与载入 .out 对比；hex 文件大小与实际耗时均未披露
日期：2026-08-25（TI 回复 2026-08-25、2026-08-26、2026-08-31）
证据层级：B（复现步骤能照着做，耗时的量级没有数字，现象也不是发帖人自己测的）
归因：软件与工具链。TI 把原因落在 hex 的解析与 flash 写入粒度、以及拼接点上的 ECC 对齐上
复现与解决状态：帖子标记为「TI Thinks Resolved」；客户侧拼接流程的改后结果没有回报
待核实点：同样流程在 F28335 上慢多少倍；拼接点未对齐造成的 ECC 开销占多少；改用 --load_image 后载入时间的变化
原始链接：TMS320F28P650DH: Loading hex with CCS is VERY SLOW

移植与外设成本

本期没有新增记录。检索到的移植与外设帖里，没有一条给出能照着做的条件与结果：本期核对了的 F28335 外设帖（McBSP 作 SPI 主机时的位偏移、C2000 的 long double 与 COFF 浮点）都落在条目之外，链接与一句话现状列在本辑末尾。

先楫这一侧

SEI 模拟 SWD 的第二篇：ACK 从哪个寄存器读，30 MHz 怎么跑出来

这一条接的是首期里那条 SEI 记录。同一位作者在首期那篇专栏之后又发了一篇，主题是「继续优化 SEI 外设模拟的 SWD 协议」，2026-06-17 发布。5

首期那条记录里的四条局限，这一篇给出了其中两条的下落。作者说，在他收到评论区一位（他写的是「疑似 hpm 人士」）的点拨后重新优化了程序，「解决了大部分问题」。5

第一条是 ACK 值从哪读。上一篇里他以为 ACK 存在 DAT_1 寄存器，读到的是错的值；这一篇里他写明，DAT_CMD 是每个控制器独有的寄存器，只能通过 CTRL[x].CMD 正确读取，手册把它排在 DAT_1 的位置、定义值也一致，按寄存器序号读就会拿到错的结果。5

第二条是高频下的时序。SEI 的时钟与 AHB 同频，默认值和最大值都是 200 MHz；官方库把第一个跳变点（下降沿）放在周期的 1/4、第二个（上升沿）放在 3/4。他在 30 MHz 下发现按这两个点采样都收不到数据，要把采样点往后移几个采样点才行。20 MHz 以上他把 AHB 超频到 300 MHz，按文中的方法重算采样点，把 SWD 跑到 30 MHz。5

速度是用群友的 openocd 测速脚本、多点多次取平均测出来的。他给出的结论是高频下速度提升不成比例，曲线略凸；把链接脚本换成 ram.icf 让程序跑在 RAM 里之后，30 MHz 下测到写入约 1820 K、读取约 1650 K，与按 30/45*32/8 = 2.6667 M 算出的理论值仍有差距。5

首期那条记录里最要紧的一条局限——指针匹配、指令匹配、停止通信等中断标志生成错误且无法清除——这一篇没有提到。文末他给的新线索是 HPM6P00 系列的 FGPIO：600 MHz 主频下翻转速度能到 300 M，用 FGPIO 模拟 SWD/JTAG 有望更快。5

这篇专栏后来被两个公众号整理过。先楫半导体官方账号在 2026-06-18 11:45 发了一篇同名文章，开头写明「本文内容整理自社区开发者的两篇原创技术文章」，并把两篇 B 站专栏的原链接列在上面；同一内容在 2026-06-18 10:33 也出现在 RCSN 嵌入式这个账号上。这条记录的原始出处是作者的 B 站专栏，两个公众号条目属于转载关系，不是独立来源，只作 C 层参考。6 7

型号：HPM6P41（HPM6P00 系列）
板或模块：作者自研板；首期那条记录里写的是「低价入手的几片 HPM6P41」，采购渠道与价格未披露
硬件或固件版本：SDK 版本未披露；SEI 时钟来自 AHB，默认与最大值都是 200 MHz，20 MHz 以上把 AHB 超频到 300 MHz
测试条件：SEI 外设模拟 SWD 协议；30 MHz 时钟；冲高实验把链接脚本换成 ram.icf、在 RAM 中运行；测速用群友的 openocd 脚本，多点多次取平均
日期：2026-06-17（对应公众号整理文 2026-06-18）
证据层级：A（与首期那条同一作者、同一设备，寄存器路径、频率、采样方法与测速结果都写得能照着做）
归因：外设／配置／驱动待定。ACK 读回问题由作者定位到寄存器读取路径，未经厂商确认；30 MHz 通信靠超频 AHB 与自行调整采样点实现
复现与解决状态：作者称「解决了大部分问题」，ACK 的读法已改正，30 MHz 通信已实现；首期记的中断标志问题本篇未提，也没有官方结论
待核实点：中断标志生成与清除的问题是否同时被解决；AHB 超频到 300 MHz 对同板其他外设的影响；换一块板卡能否复现 30 MHz
原始链接：玩转先楫单片机之：继续优化 SEI 外设模拟的 SWD 协议

同一位置上还有几条更薄的一手记录，条件为零，按本辑的字段口径不足以独立成条，列在这里供自行点开核对。

一位开发者用 HPM6P41 做了一块自研伺服电机驱动板，视频里跑的是先楫自己的电机库，他的原话是「参数有点问题，勉强能跑速度」；母线电压、电流、电机型号与出问题的参数项都没写。8
同一位作者的一条 I2C 测试，标题就是结论：多次热拔插无锁死；测试时长、从机与速率未披露。9
同一作者的 SEI 读编码器演示，说明只有一句「用的是灵犀的编码器，兼容多摩川协议，测试例程」。10

厂商侧这一期没有变化。hpm_sdk 的最新版本仍是 v1.13.0（2026-09-30），与 SEI 相关的改动仍是新增 sei_restart_asynchronous_xcvr() 这类收发器重启接口；11 先楫知识库首页按分组列出的文章里，最新的一篇仍是 2026-06-04 的 EtherCAT 文档处理，没有出现新的电机控制或 ADC 文章。12 这两条按约定标 V，只用于核对 SDK 与文档的当前状态。

型号：HPM6P00 系列（hpm_sdk）
证据层级：V
日期：hpm_sdk v1.13.0 为 2026-09-30；知识库最新一篇为 2026-06-04
待核实点：首期记的 SEI 中断标志问题官方是否确认；HPM6P00／HPM6P41 上量产、批量供货与产线验证的一手记录仍然为空

本期没查到的，和需要再核对的

没有命中的来源。 ST 社区命中的仍是用过 C2000 的人在问 ST 的评估板与 STM32 的问题，例如有人问 STM32 有没有类似 C2000 的 GPIO 输入限定功能，13 没有一条是 F28335 或先楫的一手使用记录。知乎命中的是产品定位与方案介绍类文章；立创开源硬件平台这一侧，本期只通过先楫开发者开源硬件合集看到自绘板项目（合集里已有 HPM5361 迷你 FOC 驱动板、HPM6284 的 FOC 驱动器、HPM5E31 的双路 EtherCAT FOC 驱动板等），都是硬件工程本身，没有给出可核对的测试条件。14

本期核对了、没有展开的记录。 本期条目已满 5 条，以下几条与主题相关，只给链接与一句话现状，供需要的人自己点开核对。

TMS320F28335 的 McBSP 作 SPI 主机读外部 flash，收到的数据整体左右偏移，TI 回复指向 RDATDLY 与 XDATDLY 在时钟停止模式下必须取 01b，并要求把用到的 GPIO 设成异步限定模式。15
TMS320F28335 上从 CAN 收到的 32 位浮点小于单精度最小规格化数，赋值给 float 或 long double 都变成 0，TI 解释为 COFF 下 float 与 double 都是 32 位，常数要加 L 后缀，发帖人最后用 64 位常数乘出子正规数。16
HPM6E00EVK 上跑 EtherCAT 的 ecat_io，作者给出内部 ESC 并口方式下主中断约 5 µs、PDO 8 字节、内部 ESC 与外置 ESC 通信效率差别不大，并注明压摆率设置未知。型号属于 HPM6E00，不在本期 HPM6P00 系列的条目口径内。17

上一期遗留线索的进展。 三条本期都复查过，都没有新回复：产线 I/O 那条（E2E 1681271）最后一条回复停在 2026-09-15，没有失效分析结果；HVMotorCtrl+PFC 套件改到 48–60 V 那条（E2E 1662590）最后一条回复停在 2026-07-13，发帖人没有回报跳线改造后的实测精度；LLC 数字电源 ADC 那条（E2E 446310）仍是未定因。

待核实点汇总。

ADC 批次那条：参考源、环境温度、正常与异常两段各自的码值；两批器件的出厂数据记录。
ePWM 那条：改成只在 CTR=0 装载后，TBPRD 处的重新触发是否消失。
时钟那条：已出货板子的评估范围；125 MHz 是否够用。
工具链那条：同样流程在 F28335 上的差距；拼接点 ECC 对齐的开销。
先楫这一侧：SEI 中断标志问题是否被解决；伺服板上的参数问题出在哪一项；已出货板子上 AHB 超频的稳定性。
长期空白：F28335 在 2026 年的真实价格与交期；HPM6P00／HPM6P41 的批量供货、产线验证与售后记录。
