DyFrDet 把频域干扰与模糊框标注分开处理，动态频带抑制能带来多少定位收益？ (2026)

DyFrDet 把小目标检测里的两种误差放到了两个位置处理：DyFrFPN 在 FPN 特征进入检测头前，按通道预测要压掉的低频冗余和高频噪声；LDM 在 ROI 框回归端，把确定坐标改成带方差的高斯分布，并降低高歧义样本对回归损失的影响。AI-TOD 消融中，两个模块单独加入时 AP 分别升到 24.9 和 24.4，同时加入达到 26.0；完整的 R50+SAC 版本达到 28.7，但这部分提升不能全部归因于新模块，因为它同时改变了特征金字塔和检测器配置。1

论文身份与读者需要先记住的条件

项目	信息
论文	DyFrDet: Towards Accurate Small Object Detection via Dynamic Frequency Suppression with Label Disambiguation。arXiv:2608.02495，v1 提交于 2026 年 8 月 4 日 01:01（北京时间）。2
作者与单位	Zihan Yang、Dan Lu 来自北京航空航天大学杭州国际创新研究院；Yang Guo、Hongxing Zhang 来自北京邮电大学；Siyuan Yao 来自中山大学深圳校区。1
会议状态	arXiv HTML 页带有 ACM MM 2026 的论文集元数据；作者官方仓库明确写着「Accepted by ACMMM 2026」。因此更稳妥的表述是「arXiv 预印本，官方仓库标注已被 ACM MM 2026 接收」，而不是把 8 月的 arXiv 提交日写成会议出版日。1 3
通讯作者	官方仓库将 Dan Lu 和 Siyuan Yao 标为通讯作者，前者单位为北京航空航天大学杭州国际创新研究院，后者单位为中山大学深圳校区。3
代码、数据与权重	官方 PyTorch 仓库公开了`mmdet-dyfrdet`、`mmrotate-dyfrdet`、AI-TOD/SODA 预处理数据入口和预训练权重入口；页面没有给出在线 Demo。3

这里的 SOD 是通用航拍小目标检测，主指标是 COCO-style AP，不是红外小目标分割里的 Pd/Fa，也不是 tiny object tracking。AI-TOD 的目标平均尺寸约 12.8 像素；SODA-D 面向高分辨率、复杂交通场景，SODA-A 则采用旋转框检测。1

小目标的问题：低频会遮住目标，高频也可能是噪声

小目标的像素证据少，背景纹理和细碎边缘却可能在特征图上产生更强响应。论文把前序方法的缺口分成两类：HS-FPN 用固定策略抑制低频分量，让网络少依赖大尺度背景；但复杂场景中的高频干扰仍会影响定位。另一条缺口来自标注本身：目标只有十几个像素时，绿框和物体真实边界可能并不重合，用一个确定坐标直接监督回归会把这份误差当成模型必须精确拟合的真值。1

不同频率抑制设置下的特征热图，以及小目标框标注歧义示例 — 图 1：论文 Fig. 1 上半部分比较不抑制、仅去低频、同时去低频与高频的特征热图；下半部分用绿框和红框展示低分辨率目标的标注框与更接近目标位置的框之间的偏差。1

这也解释了 DyFrDet 的结构分工：前一个模块处理「哪些频率成分会把背景带进来」，后一个模块处理「这个框标签本身有多可信」。它不是用一个注意力图同时回答两个问题。

从 ResNet-50 到检测框：DyFrFPN 怎样决定保留哪一段频谱

1. 先得到四层 FPN 特征

输入图像先经过 ResNet-50，得到步长为 4、8、16、32 的C2到C5，标准 FPN 再生成P2到P5。DyFrDet 没有把频域操作直接放在原始图像上，而是对这四层层级特征分别做 FFT。这样，频率选择发生在已经完成多尺度语义聚合之后，输出仍然对应四个检测尺度。1

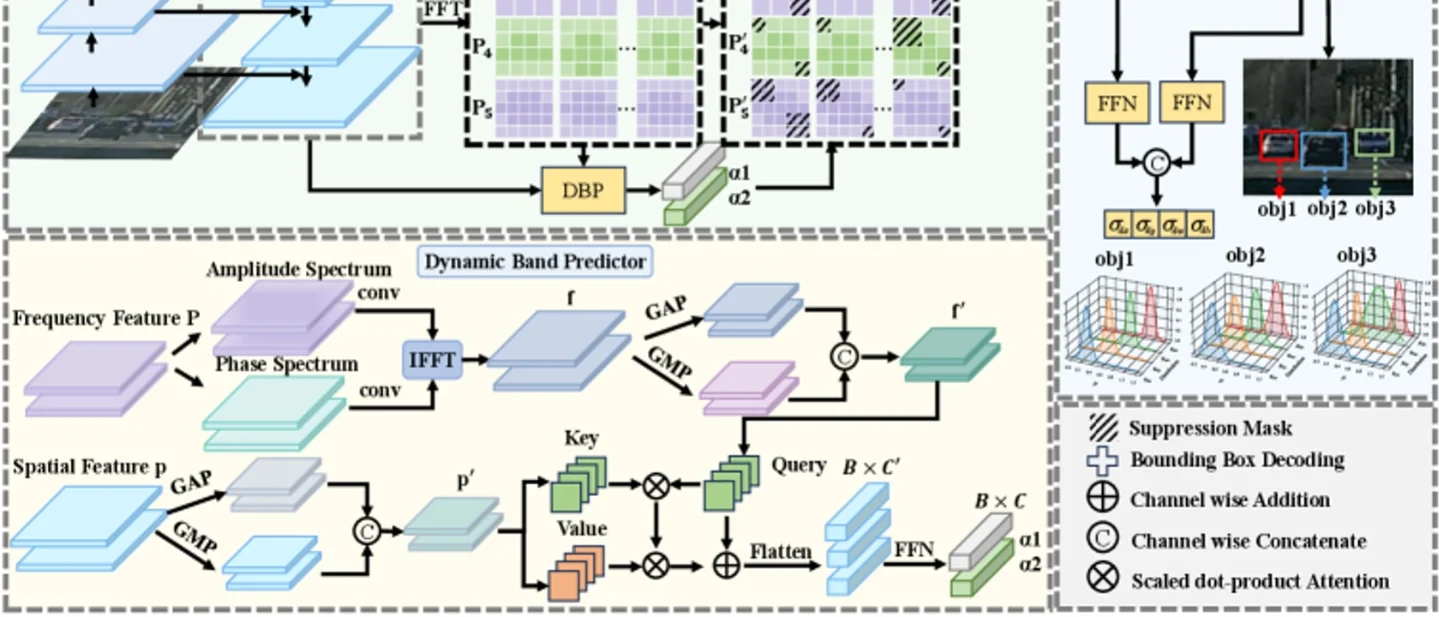

2. DBP 同时看频域和空间域

对某一层特征p及其 FFT 结果P，DBP 先把复数频谱拆成幅度A和相位Φ，再分别经过卷积块，并通过 IFFT 得到一个辅助空间特征f。空间特征p和这个f各自做全局最大池化与全局平均池化，拼接后的表示进入注意力和 FFN，输出每个通道的两个阈值α1、α2。

阈值不是一张对所有通道通用的固定表。论文采用指数参数化：α1=αl·exp(dα1)，α2=αh·exp(dα2)。在默认设置里，αl=0.05、αh=0.95，但最终阈值由 DBP 根据当前特征动态预测。这个设计同时保留了一个可控的范围和通道级适应性。1

3. 掩膜不是只砍低频

对未移位的频谱坐标，论文把左上区域视作低频冗余区，把右下区域视作高频噪声区。DBP 生成的掩膜M在这两块区域置零，其余位置置一，然后以软抑制形式更新频谱：

P′ = P − β · (P ⊙ (1 − M))

β=0代表不抑制，β=1接近直接滤除；默认β=0.5，所以网络不会把被判为干扰的成分一次性清零。处理后的频谱经过 IFFT 回到空间域，形成P2*到P5*，再送往后续检测头。1

这一步与固定高通滤波的差别，可以用论文自己的消融数字说明。AI-TOD 基线不做频率抑制时 AP 为 24.4；固定只去低频（α1=0.05, α2=1.00）为 24.9；固定同时去低频和高频（0.05, 0.95）为 25.3；换成动态阈值后为 26.0。高频不是越少越好，阈值也不是越宽越稳，当前特征决定保留区间才是增量来源。1

DBP 的输入也有实验证据：只用频域特征时 AP 为 24.8，只用空间特征时为 24.6，二者一起输入升到 26.0。这个结果更像是「频谱告诉模型哪里可能有干扰，空间特征帮助它判断哪些成分仍与目标位置相关」，而不是频域分支可以独立完成筛选。1

LDM：让框回归承认小目标标签并不精确

从一个偏移值改成一个分布

检测器先按常规方式把 proposal 框P和标注框G转换成中心坐标、宽高的四个回归偏移。传统 L1 回归会把目标写成一个确定向量xgt；LDM 则让预测端输出均值μ和协方差σ，构成高斯分布Pθ(x)=N(μ,σ)，标注端仍用位于xgt的 Dirac 分布表示。

训练时最小化KL(Qgt || Pθ)。展开后，损失同时惩罚均值偏离和协方差过大：均值越接近标注、预测方差越小，损失越低。论文用σm=max(σ)表示当前样本四个回归维度里最不确定的一项，再定义权重ω(σm)：当σm≤ρ时权重保持 1；当歧义升高，权重向ε下降。默认ρ=0.8、ε=0.5。1

因此，LDM 不是把模糊框从训练集中删掉，也不是让模型在推理时输出一个“可能框”。按论文的解码式，最终框由均值对应的偏移解码；方差主要在训练中承担样本可信度信号。整体损失为：

L = γ LIoU + LCLS + ω(σm) · LLDM

其中LIoU负责框重叠，LCLS负责候选分类，LLDM负责分布式回归。论文设置γ=0.9。1

不同不确定性水平下的小目标框示例 — 图 2：论文 Fig. 3 按自行车、交通信号灯、交通摄像头和警示锥展示三行样本；从上到下`σm`增大，蓝框为预测框、绿框为标注框，框重合通常随图像模糊和不确定性升高而变差。1

这套建模的证据边界也很清楚。论文展示了σm与框模糊程度的可视化，但没有报告校准误差、标注扰动实验或跨数据集不确定性统计。因此，LDM 可以被解释为一种针对模糊监督的分布式回归和损失重加权机制，不能进一步写成已经验证的通用不确定性估计器。

两个模块各自贡献多少？

AI-TOD 的组件消融在同一设置下比较标准 FPN 与 LDM 替代头：

DyFrFPN	LDM	AP	APvt	APt	APs	APm
×	×	23.6	11.9	24.8	27.0	30.7
✓	×	24.9	12.3	26.2	28.7	33.3
×	✓	24.4	12.0	25.6	27.3	32.5
✓	✓	26.0	13.6	27.3	29.0	34.5

数据来自论文 Table 2。单加 DyFrFPN 带来+1.3 AP，单加 LDM 带来+0.8 AP，同时加入比基线高 2.4 AP。它支持两条机制都有效，而且收益有互补性；但这不是严格的因果分解，模块之间仍共享同一个检测器和训练过程。1

β的消融进一步限制了「抑制越强越好」的解释：β=0时 AP 为 24.4，0.25为 25.0，0.5为 26.0，0.75降到 24.6，1.0为 25.3。软抑制的中间点最好，说明目标有效成分和背景噪声并没有在频谱中完全分离。1

三套基准，结果强在哪里，比较又被什么条件限制？

AI-TOD：完整配置的 AP 提升最明显

AI-TOD 包含 28,036 张航拍图、700,621 个实例，论文报告的目标平均尺寸约 12.8 像素。论文表中，HS-FPN 使用R50 w/SAC+FPN得到 AP 25.1；DyFrDet 的同类完整配置使用R50 w/SAC+DyFrFPN，AP 为 28.7，AP50 为 57.2，AP75 为 23.7，APvt/APt/APs/APm 为 15.2/29.1/33.3/39.6。只使用R50+DyFrFPN的 DyFrDet AP 是 26.0。1

AI-TOD test	Backbone 与颈部	AP	AP50	AP75	APvt	APt	APs	APm
HS-FPN	R50 w/SAC+FPN	25.1	55.7	19.1	12.1	25.3	29.9	36.9
DyFrDet	R50+DyFrFPN	26.0	55.3	19.6	13.6	27.3	29.0	34.5
DyFrDet 完整配置	R50 w/SAC+DyFrFPN	28.7	57.2	23.7	15.2	29.1	33.3	39.6

这个表最容易被读错的地方是：28.7 不是只更换 DyFrFPN 后的结果。对比 DyFrDet 的两个配置，SAC 和 DyFrFPN 共同构成完整实验链；如果要判断频域模块本身，26.0 这一行更干净。1

SODA-D：密集交通场景中的检测率保持

SODA-D 含 24,828 张高分辨率图像和 278,433 个实例，覆盖行人、骑行者、车辆、交通标志、交通灯、交通摄像头和警示锥等 9 类目标。R50+DyFrFPN的 DyFrDet 在测试集上 AP 为 31.3、AP50 为 62.1、AP75 为 26.8，并报告 APes/APrs/APgs/APN 为 15.1/27.8/37.3/46.2；论文表中的 HS-FPN 为 29.6/56.8/26.7，后四项为 13.6/26.4/35.3/45.3。1

SODA-D test	AP	AP50	AP75	APes	APrs	APgs	APN
HS-FPN	29.6	56.8	26.7	13.6	26.4	35.3	45.3
DyFrDet（R50+DyFrFPN）	31.3	62.1	26.8	15.1	27.8	37.3	46.2

这组结果说明动态频带策略在密集、小目标场景仍能保留检测信号，但它没有回答跨数据集泛化问题：训练和测试仍在同一个公开基准协议内。

SODA-D测试集上的P2层特征可视化 — 图 3：论文 Fig. 4 比较 CFINet 基线与 DyFrDet 的 P2 层热图；绿色、蓝色、红色框分别表示真阳性、假阳性和假阴性。DyFrDet 的激活更集中在前景区域，但热图仍是定性证据，不能替代表格中的 AP。1

SODA-A：旋转框结果受检测器组合影响

SODA-A 有 2,513 张航拍图、872,069 个旋转框标注，平均每张图约 347 个实例。DyFrDet 与 DecoupleNet 组合时，AP 为 37.8、AP50 为 73.4、AP75 为 34.3，APes/APrs/APgs/APN 为 12.9/31.9/49.5/41.0；论文表中的 Unc-SOD 为 34.8/73.6/26.4/13.8/29.7/44.7/36.5，DecoupleNet 为 36.6/71.3/33.3/12.2/31.0/47.7/40.2。1

SODA-A test	检测器组合	AP	AP50	AP75	APes	APrs	APgs	APN
Unc-SOD	R50+FPN	34.8	73.6	26.4	13.8	29.7	44.7	36.5
DecoupleNet	DecoupleNet+FPN	36.6	71.3	33.3	12.2	31.0	47.7	40.2
DyFrDet	DecoupleNet+DyFrFPN	37.8	73.4	34.3	12.9	31.9	49.5	41.0

这里的结论应写成「在该旋转检测组合和 SODA-A 协议下，论文表格中的总体 AP、AP75 及多个尺度/场景指标达到最高」，而不是「每个指标都超过所有方法」：AP50 仍略低于 Unc-SOD 的 73.6。更重要的是，DyFrFPN 的增益叠加在 DecoupleNet 之上，不能独立等同于从 R50 基线到 37.8 的全部差距。1

复现前要先解决的工程条件

论文实验使用单张 RTX 3090。AI-TOD 采用 800×800 patch，训练 36 个 epoch，并从第 24 个 epoch 开始启用动态频率抑制；SODA-D 和 SODA-A 缩放到 1200×1200，训练 12 个 epoch，从第 8 个 epoch 开始启用抑制。论文给出的默认超参数是αl=0.05、αh=0.95、β=0.5、ρ=0.8、ε=0.5、γ=0.9。1

官方仓库的公开程度足以开始复现：代码分成水平框的 MMDetection 工程和旋转框的 MMRotate 工程，README 提供 AI-TOD、SODA-D、SODA-A 的预处理数据下载入口与权重下载入口。3

但环境不是现代框架开箱即用的路线。README 要求 Python 3.8、CUDA 11.3 下的 PyTorch 命令、mmcv-full 1.5.0 或 1.7.2，并要求手动在epoch_based_runner.py中把当前 epoch 写入data_batch。README 的说明标题写的是 PyTorch 1.12.0，实际安装命令却是torch==1.11.0+cu113；复现时应以仓库当前脚本和依赖锁定结果为准，不能只照抄标题。3

若目标是判断方法而不是先追求完整表格，最小复现实验可以按这个顺序做：

在 AI-TOD 固定R50+FPN和训练策略，只替换 DyFrFPN，避免把 SAC 的收益混进频域模块。
在同一基线上分别加入 LDM，再加入两者，复现 23.6、24.9、24.4、26.0 这组消融。
固定 DBP，只扫β=0/0.25/0.5/0.75/1.0，检查频率删除是否会牺牲小目标边缘。
记录σm与框 IoU 的关系，并在人工扰动框标注后重做 LDM；这是论文当前没有直接报告、但最能检验「标签歧义」解释的一步。

结论：DyFrDet 真正新增的是两条误差路径的分工

DyFrDet 的机制可以压缩成一条从输入到损失的链：FPN 特征先进入 FFT，DBP 按通道预测低、高频边界，软掩膜压制两端频率，再回到空间域供检测；ROI 回归则输出均值和方差，用 KL 散度建模坐标不确定性，再按方差降低模糊样本的回归权重。AI-TOD 的组件消融和三套基准结果支持这条组合在论文设置下有效。1

它最值得研究者复现的不是一句「频域方法达到 SOTA」，而是两个可分开验证的问题：动态频带预测是否确实比固定低通/高通更能保留极小目标证据；σm驱动的损失重加权是否在真实标注扰动下仍然改善定位。当前论文给出了前一个问题的静态/动态和β消融，也给出了后一个问题的分布回归机制与可视化，但没有跨域、部署或标注扰动实验。把这个边界保留下来，才能判断下一步应该复现模块、改进损失，还是换数据协议。
